从多芯模组的通道需求和标准要求的测试频率出发，判断TH511的2通道和2MHz频率是否适配你的产线，附选型决策表与不适用边界。

多芯功率模组的来料质检，和单管器件不一样。一颗模组里封装了多个MOSFET芯，每个芯的Ciss、Coss、Crss都需要测量。用单通道C-V分析仪逐芯测试，一颗模组测完需要多次切换通道和重新接线。TH511的2通道配置就是针对这个场景设计的。

一、先看模组里几个芯需要同时测

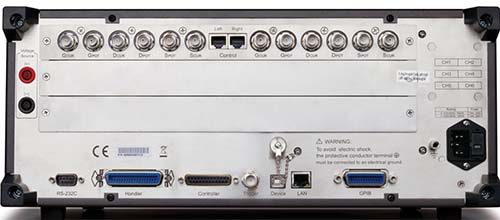

TH511标配2通道，可扩展至6通道。2通道意味着一台仪器可以同时接两颗单管器件，或者一颗双芯模组。如果你的模组是双芯结构，2通道可以一次接好，仪器自动完成两个通道的测量。

如果是6芯模组，需要扩展到6通道。通道参数独立存储，切换模组型号时不需要重新配置每个通道的参数。选型时先确认模组的芯数，再决定通道扩展配置。

二、再对测试标准要求的频率点

TH511的测试频率范围为1kHz～2MHz。功率器件C-V测试的行业通用频率点包括100kHz和1MHz。1MHz是许多器件数据手册标注Ciss/Coss/Crss值的测试条件。TH511的2MHz上限覆盖了这个频率点，还预留了向更高频段扩展的余量。

同系列的TH511E测试频率上限为500kHz，覆盖不了1MHz这个点。如果你的测试标准或客户要求明确指定在1MHz下测量，TH511是必需的。

三、VDS偏置范围覆盖的器件类型

TH511的VDS偏置范围为0～±200V，VGS为0～±40V。覆盖的是低压功率器件——消费电子电源里的MOSFET、低压工业控制用的IGBT、快恢复二极管。如果模组内封装的芯片击穿电压在200V以内，TH511的偏置能力是完整的。

同系列TH512的VDS上限为±1500V，TH513为±3000V，对应更高耐压的碳化硅MOSFET和高压IGBT。选型时先把模组内芯片的最高击穿电压列出来，卡在200V这个门槛上。

四、选型决策表

五、不适用边界

TH511不适用于击穿电压超过200V的功率器件。不适用于需要LCR常规测量功能的场景，该需求对应TH511E。曲线扫描功能为选件，标配不含此功能。

选型拿不准？如您有任何疑问，请联系深圳银飞电子的工作人员吧，帮您确认量程、精度等关键指标。
