按零位校准、用户校准触发、目标值输入、多探头一致性校正的顺序，说明CA-500系列用户校准的操作流程和常见校准失败的处理方法。

CA-500系列的用户校准是产线上最容易被做错的一步。做对了，不同探头读数一致；做错了，偏差被写进校准系数里，后面所有测量都带着这个偏差走。

一、零位校准在用户校准之前

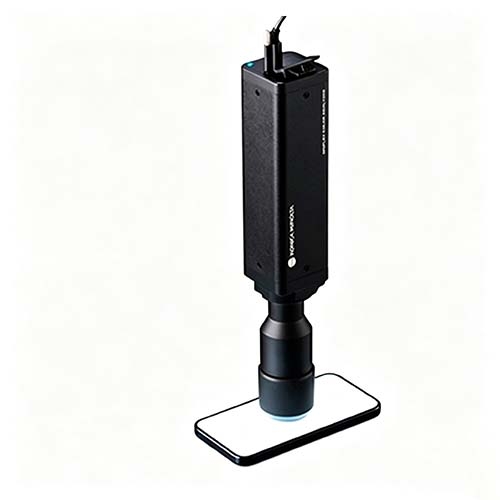

用户校准之前，先执行零位校准。CA-500系列的探头内置马达驱动的零位校准快门，点击软件中的[0-CAL]按钮，快门自动关闭，零位校准开始。建议在开机后、环境温度变化后或长时间使用后执行零位校准。

零位校准修正的是探头暗电流基线。如果跳过这一步直接做用户校准，用户校准系数里会混入暗电流偏差。

二、用户校准的两种触发方式

单点校准：测量一个显示颜色（通常是白色），输入该颜色的目标xyLv值，仪器计算修正系数。适用于单一显示条件的快速修正。

RGB+W矩阵校准：分别测量红、绿、蓝、白四个颜色，输入各自的目标值，仪器计算一个4×3的修正矩阵。适用于需要更精确色度修正的场景。CA-500系列出厂时已经执行过RGB+W矩阵校准。日常使用中如果只在单一显示条件下测量，单点校准通常够用。

三、多探头一致性校正的两种情况

多支探头用于同一产线时，探头之间的读数差异需要校正。手册给出了两种情况的操作流程：

已知目标色值的情况：在标准显示器上显示标准色，对所有探头执行用户校准，写入相同的目标值。

未知目标色值的情况：选定一支“主探头”，将其垂直于显示器测量目标色并记录读数。然后用同一显示器和主探头的读数，对其他探头执行用户校准。

第二种情况在产线初期没有标准色板时更实用。

四、常见校准失败排查表

五、维护要点

用户校准系数存储在探头内部，更换PC或重装软件后系数保留。更换探头后需要重新执行用户校准。每支探头的校准数据独立，不要混用。探头镜头定期用吹气球清理，不要用手擦拭。
