从产线测量速度需求切入，解释滤光片式XYZ传感器与分光式传感器的路线差异，以及XYZ滤光片如何实现亮色度实时输出。

分光辐射亮度计用衍射光栅把光拆开，逐波长读强度，再套色匹配函数算色度。色彩分析仪不做拆分，它用一组接近人眼视见函数的XYZ滤光片，让光通过滤光片后直接落进三个探测器，读出X、Y、Z三刺激值，换算成亮度与色度坐标。

这个路线差异决定了两种仪器在产线上的分工。

一、滤光片路线的核心是“快”

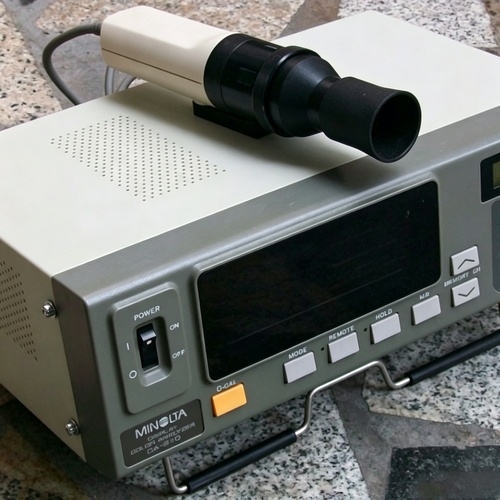

分光法要完成光栅扫描和全光谱采集，单次测量耗时较长。滤光片法不需要扫描，三个探测器同时接收经过滤光片的光，信号处理链路短。CA-500系列在AUTO模式下，0.2cd/m²以上可实现约每秒20次测量。这个速度是产线在线检验能嵌入节拍的前提。

二、XYZ滤光片的设计难点在哪

理想的XYZ滤光片，其光谱透射特性应精确匹配CIE1931色匹配函数。实际滤光片的透射曲线与理论曲线存在偏差，这个偏差导致同一块显示屏在不同探头之间读数不一致，也导致读数与真实色度值之间存在系统误差。

CA-500系列通过用户校准来修正这个偏差。用户校准的第一个作用就是“校正光谱响应与CIE1931色匹配函数之间的偏差”。这不是硬件层面的问题，是滤光片路线的固有特性，用软件校正来补偿。

三、滤光片式和分光式在产线上的分工

滤光片式色彩分析仪适合产线高频次、固定点位的亮色度判定。分光辐射亮度计适合研发阶段的完整光谱采集和色域评估。两者的数据不能直接互用——滤光片式给出的是经过色匹配函数加权后的X、Y、Z值，分光式给出的是原始光谱功率分布。

CA-500系列支持分析仪模式（AnalyzerMode），可以输入显示屏的RGB发光特性数据，在滤光片测量的基础上进行更精细的色度计算。这个功能在滤光片式和分光式之间提供了一个中间路径。

四、参数解读表

五、不适用边界

滤光片式色彩分析仪不适用于需要完整光谱功率分布数据的场景。不适用于测量光谱成分未知的混合光源的色度——滤光片响应在窄带光源下的偏差需要通过用户校准修正。不适用于替代分光辐射亮度计进行色域覆盖率评估。
