依据原厂使用说明书整理・内容以操作和使用为主

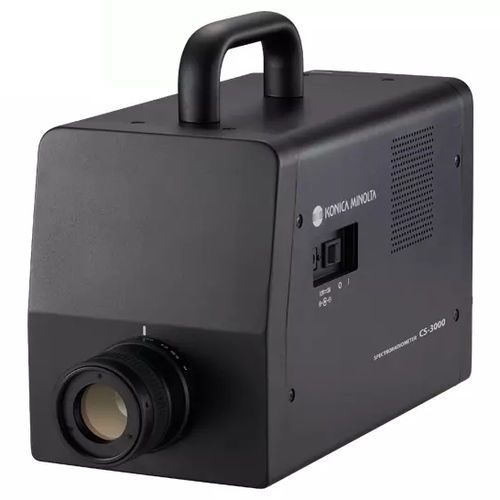

本文依据柯尼卡美能达CS-3000系列分光辐射亮度计原厂使用说明书编写，内容以操作和使用为主，不展开功能宣传。柯尼卡美能达CS-3000系列分光辐射亮度计包含旗舰机型CS-3000HDR、标准机型CS-3000以及CS-2000Plus三款，主要用于各类显示屏与光源的亮度、色度测量。本文按实际操作流程，分步骤讲解从开机、设定、测量到保存数据的完整操作过程，可作为网站技术文章直接参考使用。

一、操作前的准备

1.1确认标准配件

开箱后先对照装箱单确认标准配件是否齐全。柯尼卡美能达CS-3000系列分光辐射亮度计的标准配件包括：

镜头盖（CS-A31）：不使用仪器时盖上，保护物镜；

USB数据线（2m，CS-A32）：用于与电脑通信；

AC适配器（AC-A312G）：从交流电源向主机供电；

对焦环锁定螺丝（CS-A38）：固定对焦环，出厂时已用于固定，移动对焦环前先旋松；

校准证书；

分光辐射计用软件CS-S30：用于电脑控制与数据管理，可从柯尼卡美能达官网下载。

1.2安装到三脚架或夹具

CS-3000系列分光辐射亮度计底部设有两种螺丝孔，用于固定到三脚架或夹具：

安装到三脚架时，使用三脚架螺丝孔，匹配三脚架螺丝3/8inch、孔深10.5mm。该孔与大型相机三脚架使用的3/8inch螺丝匹配，无法使用1/4inch螺丝固定；

安装到夹具时，使用ISO螺丝孔，匹配ISO螺丝5mm、孔深6.5mm；

将仪器放置稳定后，确认各螺丝已固定牢固。

1.3使用环境要求

请将CS-3000系列分光辐射亮度计安装在满足操作温度/湿度范围的场所使用。其中CS-3000HDR与CS-3000的操作温度范围为5～30℃、相对湿度80%以下（无凝露）；CS-2000Plus为5～35℃、相对湿度80%以下（无凝露）。请在无金属性尘埃、无凝露可能性的室内环境中使用，避免阳光直射、供暖器具附近及海拔2000m以上的场所。

二、连接电源与开关机

2.1AC适配器的连接

柯尼卡美能达CS-3000系列分光辐射亮度计的电源使用附带的AC适配器（AC-A312G），请按以下步骤连接。

确认主机的电源开关处于OFF（〇侧）；

将AC适配器插头连接至主机的AC适配器输入端子；

将AC适配器插入100～240V、50/60Hz的室内插座，插头需插到底。

AC适配器上设有LED窗，主机电源开关处于ON（I侧）时亮绿色微光。测量极低亮度的光源时，该LED的亮光可能影响测量值，可在AC适配器上粘贴附带的遮光胶带去除影响。

2.2电源的开启

将电源开关切至ON（|侧）；

液晶显示屏显示初始画面，约5～15秒后显示测量值画面。初始画面中显示产品名称（CS-3000HDR、CS-3000或CS-2000Plus）与主机版本；

首次开机时会显示"内部时钟"设定画面，请核对并输入正确的日期和时间（出厂已调好时间，显示格式为YYYY/MM/DD）；

接着显示"定期校准提醒"设定画面，将光标移至[YES]或[NO]后按ENTER键确认。

预热要求：为了高精度测量，CS-3000系列分光辐射亮度计开机后至少需要预热20分钟。以下情况必须预热：①测量目标物为低亮度光源时（标准光源A下，2cd/m²以下对应测量角度1°，50cd/m²以下对应0.2°，200cd/m²以下对应0.1°）；②测量环境温湿度超出常温常湿时。只要关闭过电源开关，再次开启时同样需要预热20分钟。

2.3电源的关闭

测量结束、切断主机电源时，将电源开关切至OFF（〇侧）。长时间不使用仪器时，请将AC适配器电源线从插座上拔下。

三、操作界面：按键与画面

柯尼卡美能达CS-3000系列分光辐射亮度计的全部操作均通过按键面板与液晶显示屏完成。开始测量前，建议先熟悉各按键的作用与画面结构。

3.1按键面板的主要作用

3.2屈光度调节方法

转动取景器的屈光度调节环，调节屈光度；

通过取景器观察测量目标物时，确保光圈（表示测量区域的黑色圆形）的A、B部分清晰可见。将测量角度设为1°，在对焦模糊的状态下调节更容易；

测量前务必由进行测量的人员完成屈光度调节。若未在对焦前调节屈光度，即使看似已对焦也可能并未真正对焦，导致测量值不准确。

3.3液晶显示屏（MEAS画面与MENU画面）

在测量值显示画面（MEAS画面）按下MENU键，画面切换为MENU画面。MENU画面包含以下菜单项：

MEAS：测量速度、同步方式、测量角度、同步帧的设定；

MEMORY：确认、删除已保存的测量值及其测量条件；

OPTION：近摄镜头、ND滤镜、照度适配器、负值处理、校准通道的设定；

SETUP：颜色匹配函数、背光灯、显示格式、通信、时钟、校准提醒的设定；

DARKMEASUREMENT：暗电流测量；

INFORMATION：产品名称、产品序列号、主机版本等主机信息。

四、测量前的设定操作

本章汇总测量前需要在柯尼卡美能达CS-3000系列分光辐射亮度计上完成的各项设定操作，各项设定在关闭电源开关后通常仍会保存。

4.1测量速度的选择

根据测量目的选择测量速度。CS-3000系列分光辐射亮度计共有7种测量速度模式：NORMAL、FAST、SUPER-FAST1、SUPER-FAST2、MULTIINTEG-NORMAL、MULTIINTEG-FAST、MANUAL（出厂设定为NORMAL）。操作步骤如下：

显示MEAS画面时按MENU键，进入MENU画面；

按▲/▼键选择[MEAS]，按ENTER键进入MEAS画面；

按▲/▼键选择[SPEED]，按ENTER键进入测量速度设定画面；

按▲/▼键选择所需测量速度。

设定NORMAL、FAST、SUPER-FAST1或SUPER-FAST2时，下一步需设定IN-ND（主机内置ND滤镜）选项：[AUTO]（根据目标亮度自动切换）、[OFF]（始终不用）、[ONE]或[TWO]（始终使用，仅CS-3000HDR可选TWO）。设定参考：目标物亮度约100cd/m²以下选[OFF]，100～5,000cd/m²选[ONE]，5,000～100,000cd/m²选[TWO]。若选[OFF]后显示"OVER"错误，请将IN-ND改为[ONE]或[TWO]。

设定MANUAL模式时，需手动输入积分时间，设定范围为5ms～120,000ms，设定后同样选择IN-ND选项。设定完成按ENTER确认，连续按ESC键返回MEAS画面。

4.2同步方法的设定

同步测量指与周期性闪烁的光源频率（如显示器的垂直同步频率）同步进行测量。CS-3000系列分光辐射亮度计支持内同步（INTSYNC）、外同步（EXTSYNC）与不同步（NOSYNC）三种方式：

显示MEAS画面时按MENU键，选择[MEAS]并进入；

选择[SYNC]，按ENTER键进入同步方法选择画面；

选择[INTSYNC]时，输入内同步频率（设定范围20Hz～200Hz，出厂59.94Hz）。请正确输入精确到小数点后2位的频率值，频率输入错误将无法正确测量；

选择[NOSYNC]或[EXTSYNC]时，直接按ENTER确认；

按ENTER确认后，按ESC键返回MEAS画面。

无法掌握发光频率时，建议不执行同步测量而选择[NOSYNC]，并将测量速度设为[MULTIINTEG-NORMAL]或[MULTIINTEG-FAST]。

4.3发光频率检测和设定功能（CS-3000HDR、CS-3000）

该功能可检测显示器的发光频率，并将检测到的频率读取至同步测量[INTSYNC]中，防止因"同步偏差"导致的重复性不佳。可检测范围为：亮度10～5,000cd/m²、发光频率10～200Hz。操作步骤：

先按"测量"章节的方法设置好测量目标物与仪器，使其处于可测量状态；

按MENU键，选择[MEAS]→[SYNC]，选择[INTSYNC]并进入；

按测量按钮（MEASURE），仪器检测测量目标物的发光频率并显示检测到的频率；

按ENTER键，将检测到的频率读取至[INTSYNC]；

连续按ESC键返回MEAS画面。

4.4垂直同步信号的输入方法（外同步）

按MENU键，选择[SETUP]并进入；

选择[EXTVOLTAGE]，按ENTER键进入电压设定画面；

按▲/▼键移动光标，输入与垂直同步信号等级一致的电压值（可选0.8V、1.2V、1.8V、3.3V、5.0V，出厂3.3V），按ENTER确认；

按ESC键返回MEAS画面；

使用BNC缆线，将测量目标物的垂直同步信号输出端子与主机的垂直同步信号输入端子相连。输入信号须为CMOS输入电平（0.8/1.2/1.8/3.3/5.0V，0.5～200Hz）。

4.5同步帧的选择

按MENU键，选择[MEAS]并进入；

选择[SYNCFRAME]，按ENTER键进入同步帧选择画面；

按▲/▼键选择[SINGLEFRAME]（以垂直扫描信号周期为1个周期）或[DOUBLEFRAME]（以垂直扫描信号周期的2倍为1个周期，出厂设定）；

按ENTER确认后，按ESC键返回MEAS画面。

液晶显示器闪烁时，画面以垂直扫描频率的1/2频率变化，建议设定为[DOUBLEFRAME]以获得稳定测量。

4.6测量角度的选择

可从1°、0.2°、0.1°三个测量角度中选择。CS-3000HDR与CS-3000通过菜单电动切换测量角度（切换时可能发出马达声，属正常现象）；CS-2000Plus通过旋转测量角度切换旋钮手动切换，旋至有卡顿感的位置，请勿在测量中切换。

按MENU键，选择[MEAS]并进入；

选择[ANGLE]，按ENTER键进入测量角度选择画面；

按▲/▼键选择[1°]、[0.2°]或[0.1°]，按ENTER确认；

按ESC键返回MEAS画面。

测量距离与测量直径的对应关系（测量距离从物镜末端算起）：

加装近摄镜头（可选配件CS-A42）后，最小测量直径分别为φ1.00mm（1°）、φ0.20mm（0.2°）、φ0.10mm（0.1°），最短测量距离缩短至55mm。

4.7颜色匹配函数的选择

按MENU键，选择[SETUP]并进入；

选择[CMF]，按ENTER键进入颜色匹配函数选择画面；

按▲/▼键选择CIE1931（2°，出厂设定）、CIE1964（10°）、CIE170-2:2015（PA2°）或CIE170-2:2015（PA10°）；

按ENTER确认后，按ESC键返回MEAS画面。

颜色匹配函数设为CIE1931（2°）以外时，亮度显示由Lv切换为Y显示。

4.8显示格式的选择

按MENU键，选择[SETUP]并进入；

选择[DATAFORM]，按ENTER键进入显示格式选择画面；

按▲/▼键选择常规显示[.]或指数显示[*.***E+]（出厂为常规显示）；

按ENTER确认后，按ESC键返回MEAS画面。

常规显示中，亮度和X、Y、Z在1,000,000以上时显示为"****.**"，此时切换为指数显示即可正常读数。

4.9分光辐射亮度计负值的处理设定

按MENU键，选择[OPTION]并进入；

选择[NEGATIVEVALUE]，按ENTER键进入设定画面；

按▲/▼键选择[NOPROC]（作为负值处理，出厂设定）或[TOZERO]（将负值视为0处理）；

按ENTER确认后，按ESC键返回MEAS画面。

4.10色空间模式的选择

显示MEAS画面（或MENU、MEMORY画面时先按ESC返回MEAS画面）；

按COLORMODE键，切换到所需色空间模式。每次按下按Lvxy→Lvu'v'→LvTcpΔuv→XYZ→特征波长和激发纯度→光谱图→Lvxy的顺序循环。

各模式输出内容：Lvxy输出亮度Lv与色度坐标x、y；Lvu'v'输出亮度Lv与CIE1976UCS色度坐标u'、v'；LvTcpΔuv输出亮度Lv、相关色温Tcp与黑体轨迹色差Δuv；XYZ输出三刺激值；特征波长和激发纯度输出特征波长λd与激发纯度Pe；光谱图输出分光辐射亮度波形。

4.11使用近摄镜头时

测量微小面积光源时，在物镜前安装近摄镜头（CS-A42）。加装后需在测量值中加入镜头透过率补偿，补偿系数使用软件CS-S30设置。

按MENU键，选择[OPTION]并进入；

选择[CLOSEUP]，按ENTER键进入设定画面；

按▲/▼键选择[ON]（取下镜头时选择[OFF]）；

按ENTER确认后，按ESC键返回MEAS画面。

请勿将近摄镜头与ND滤镜、照度适配器同时使用，否则会导致测量结果不精确。

4.12使用ND滤镜时

测量高亮度物体时，在物镜前安装选购的ND滤镜（1/10为CS-A40，1/100为CS-A41），并加入滤镜透过率补偿（系数通过CS-S30设置）。

按MENU键，选择[OPTION]并进入；

选择[EXT-ND]，按ENTER键进入ND滤镜选择画面；

按▲/▼键选择[OFF]（出厂）、[EXT-ND10]（1/10）或[EXT-ND100]（1/100）；

按ENTER确认后，按ESC键返回MEAS画面。

此外，主机另行内置ND滤镜（IN-ND），其使用/不使用按4.1节在测量速度设定中选择。请勿将ND滤镜与近摄镜头、照度适配器同时使用。

4.13使用照度适配器时

进行照度测量时，在物镜前安装照度适配器（CS-A43）。该适配器在与主机一并校准的状态下提供。

按MENU键，选择[OPTION]并进入；

选择[ILLUMINANCE]，按ENTER键进入设定画面；

按▲/▼键选择[ON]，按ENTER确认，此时显示注意事项消息；

转动对焦环，将焦点距离调至无限大（∞）。焦点距离不同将无法正确测量；

按ESC键逐级返回MEAS画面。

请勿将照度适配器与近摄镜头、ND滤镜同时使用。

4.14测量期间背光灯的开关

按MENU键，选择[SETUP]并进入；

选择[BACKLIGHT@MEAS]，按ENTER键进入设定画面；

按▲/▼键选择[ON]（测量时点亮，出厂设定）或[OFF]（测量时熄灭）；

按ENTER确认后，按ESC键返回MEAS画面。

测量时关闭背光灯，可避免背光灯在周围区域的反射影响测量值。在MEAS画面直接按BACKLIGHT键可临时强制关闭背光灯。

4.15RS-232C通信设定

波特率选择：按MENU键选择[SETUP]→[RS-232CBAUDRATE]，按▲/▼键选择波特率（1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、921600，出厂115200），按ENTER确认。使用USB连接时无需本设定。

RS-232C供电设定：向连接至RS-232C端子的设备供电（DC6V），用于RS-232CBluetooth转换接头。按MENU键选择[SETUP]→[RS-POWERSUPPLY]，选择[ON(Supplies6V)]并确认连接的仪器可以供电后选择[OK]确认。除非连接了需要供电的设备，否则请勿打开供电。

4.16内部时钟与定期校准提醒

内部时钟设定：按MENU键选择[SETUP]→[DATETIME]，按▲/▼键设定日期和时间，按ENTER确认。日期显示格式可在[DATEFORMAT]中选择YYYY/MM/DD、MM/DD/YYYY或DD/MM/YYYY。

定期校准提醒：建议每年实施一次定期校准以维持测量精度。按MENU键选择[SETUP]→[CALREMINDING]，选择[ON]或[OFF]后按ENTER确认。设为[ON]时，从起始日期起11个月后，仪器启动时会显示校准提醒警告信息。

五、校准操作

5.1校准通道的选择

CS-3000系列分光辐射亮度计共有11个校准通道（Ch00～Ch10）。Ch00用于依据柯尼卡美能达校准标准的测量，其校正系数已设定且不能更改；Ch01～Ch10为用户校准通道，可通过软件CS-S30设置校正系数与校正系数ID。

按MENU键，选择[OPTION]并进入；

选择[USERCAL]，按ENTER键进入校准通道选择画面，画面显示校准通道及校正系数ID（Ch00显示为NON）；

按▲/▼键选择通道，选择范围为OFF、01～10；

按ENTER确认。选择了未设定校正系数的校准通道时无法设定；

按ESC键返回MEAS画面。

5.2主机信息的确认

按MENU键，选择[INFORMATION]并进入；

画面显示产品名称、主机版本、产品序列号等信息；

按ESC键返回MEAS画面。

六、测量操作

6.1测量前的准备

测量前，请确认柯尼卡美能达CS-3000系列分光辐射亮度计已按以下步骤做好测量准备。

根据测量目标物和测量内容，决定是否安装配件（近摄镜头、ND滤镜、照度适配器等）；

根据目标物尺寸和测量距离，将测量角度设定为1°、0.2°或0.1°；

转动取景器的屈光度调节环调节屈光度，确保光圈（表示测量区域的黑色圆形）清晰可见；

转动物镜的对焦环调节焦点（转动前先旋松物镜固定螺丝）。通过取景器观察，调节成光圈中仅包含测量目标物的被测部分。若光圈中包含不属于测量对象的多余部分，将无法正确测量。进行照度测量时，将焦距设为∞。

6.2单次测量

显示MENU画面或MEMORY画面时，按ESC键切换至MEAS（测量值显示）画面；

按SETTINGINFO键可确认当前设定的测量条件，按ESC键返回MEAS画面；

按测量按钮（MEASURE）开始测量。测量时间较长时，液晶显示屏会显示测量进度和大致剩余时间；

测量结束后，液晶显示屏显示测量值。

6.3连续测量

按住测量按钮2秒或更长时间时，将进行连续测量。测量时间较短时会依次更新显示测量值；测量时间较长时会显示正在测量的标识及上一个测量值。连续测量时按ESC键可中止测量，中止后显示在此之前完成的上一个测量值。

6.4测量条件的确认

显示测量值时按ENTER键，可显示测量值的属性（测量条件），包括测量日期时间、测量速度、积分时间、IN-ND、同步方式等。按测量按钮或任意键返回MEAS画面。

七、测量值的保存、确认与删除

7.1测量值的保存

CS-3000系列分光辐射亮度计可保存No.00～No.99共100个测量值。

显示MEAS画面时按MEMORY键，切换至MEMORY画面，显示保存值编号00；

按▲/▼键选择要保存的编号；

按ENTER键保存。所选编号中已保存测量值时，显示覆盖确认画面，选择[OK]执行覆盖或[CANCEL]取消。覆盖后无法恢复，请先仔细确认保存值编号。

7.2保存值的确认

显示MEAS画面时按MEMORY键，切换至MEMORY画面；

按▲/▼键切换编号，确认各编号中保存的测量值；

按ESC键返回MEAS画面。

如需查看保存值的测量条件，按MENU键选择[MEMORY]→[PROPERTIES]，按▲/▼键更改编号，按◀/▶键翻页查看属性。

7.3保存值的删除

按MENU键，选择[MEMORY]并进入；

选择[ｄｅｌｅｔｅ]，按ENTER键进入删除画面；

按▲/▼键选择要删除的编号（No.99之后或No.00之前显示[ALL]，表示删除全部）；

按ENTER键，选择[OK]确认删除，或选择[CANCEL]/按ESC键取消。

删除后无法恢复，请在仔细确认编号后再删除。

八、与电脑的通信连接

CS-3000系列分光辐射亮度计支持USB2.0与RS-232C两种通信方式，无法同时使用USB通信和RS通信。

8.1使用USB数据线时

将电源开关切至OFF（〇侧）；

将USB数据线（CS-A32）连接至主机的USB连接器，插入到底；

连接电脑前，需安装专用USB驱动程序。驱动附带于标准配件软件CS-S30，安装方法参见CS-S30安装指南。

8.2使用RS-232C串口线时

将电源开关切至OFF（〇侧）；

使用RS-232C串口线（IF-A37，5m；IF-A38，10m）连接主机与电脑。本仪器RS-232C连接器为D-sub9针公插头，请使用交叉电缆；

确认连接器左右螺丝已确实固定；

在电源开关切至ON之前完成连接。通信参数为：数据长度8位、无校验、停止位1位、流控制RTS/CTS。

8.3使用RS-232CBluetooth转换接头时

将电源开关切至OFF（〇侧）；

将RS-232CBluetooth转换接头（D-sub9针）连接至主机的RS-232C连接器并固定螺丝；

将主机的RS-232C供电设为开启（见4.15节）。供电规格为输出电压5.62～6.14V、输出电流最大150mA。

8.4远程模式

将主机与电脑连接并从电脑向主机发送指令后，即进入远程模式。此时液晶显示屏显示"REMOTEMODE"，除测量按钮和ESC键外，其余按键操作无效。按测量按钮可执行测量并将测量值传输至电脑；按ESC键退出远程模式。通过电脑控制时，请使用标准配件软件CS-S30。

九、暗电流测量

CS-3000系列分光辐射亮度计的每次测量由"光测量"和"暗电流测量"组成。光测量数值减去暗电流测量数值即为最终测量结果，以此去除传感器自身暗电流的影响。暗电流测量有两种模式：[STANDARDDARK]为每次测量都进行暗电流测量；[INTELLIGENTDARK]在跳过暗电流测量的同时，使用传感器补偿信息补偿暗电流，在维持高精度的前提下缩短测量时间（用于SUPER-FAST1、SUPER-FAST2模式）。

显示MEAS画面时按MENU键，选择[DARKMEASUREMENT]并进入，可查看上一次暗电流测量的日期和时间；

按测量按钮（MEASURE）执行暗电流测量，测量后显示测量日期和时间；

按ESC键返回MEAS画面。

执行INTELLIGENTDARK测量时，若满足以下任一条件，画面会显示提示信息并中止测量：①上一次暗电流测量在启动后20分钟内进行；②距离上一次暗电流测量已超过8小时；③较上一次暗电流测量有6℃以上温差。此时建议执行暗电流测量后重新开始测量，也可忽略提示继续测量（沿用上一次暗电流测量值）。

十、错误信息与处理方法

若按上述方法处理后仍无法解决，请联系服务指南记载的咨询窗口，联系时请告知错误信息与主机版本。

十一、设定初始化（恢复出厂设置）

可将柯尼卡美能达CS-3000系列分光辐射亮度计已设定的各种测量条件恢复为出厂设定。出厂设定包括：同步方法INTSYNC59.94Hz、测量速度NORMAL（IN-ND：AUTO）、颜色匹配函数CIE1931（2°）、色空间模式Lvxy、显示格式常规显示、配件NONE、测量时背光灯亮灯、RS-232C波特率115200bps。

电源开关处于OFF（〇侧）时，同时按住MEMORY键、▲键、▼键，将电源开关切至ON（|侧）；

液晶显示屏显示初始画面，约5秒后变为INITIALIZESETTINGS（确认设定初始化）画面。请同时按住上述按键直至显示该画面；

按▲/▼键选择[OK]，按ENTER键，各种测量条件被初始化，液晶显示屏变为MEAS画面。

十二、日常维护与注意事项

柯尼卡美能达CS-3000系列分光辐射亮度计的日常维护可参考以下要点，以长期保持测量性能。

主机脏污时，使用柔软的干布擦拭，请勿使用有机溶剂（挥发油、稀释剂）或其他化学药品清洁；

物镜有脏污或灰尘时，使用柔软的干布或镜头清洁纸擦拭；

不使用仪器时，在物镜上盖上镜头盖，并放入出货时的包装箱或存储箱（CS-A30）中保管在安全场所；

保管温度范围为0～35℃、相对湿度80%以下（无凝露），建议与干燥剂一同保管在接近常温的场所，避免急剧的温度变化以防凝露；

为了维持测量精度，建议每年进行1次定期检查；

请勿测量太阳光等超出量程范围的高亮度光源，否则可能损伤光学系统。
