同惠TH2852-050射频IV法测试架构的设计与验证的详细资料

2026年三季度，电子测量仪器行业延续增长。据Frost&Sullivan数据（思仪科技招股书引用），2025年中国电子测量仪器市场规模达558.1亿元，预计2029年增至826.4亿元，年均复合增速约10.31%。需求同步上移：6G试验频率批复、第三代半导体放量、AI算力器件迭代推高测试频率与批量验证压力。阻抗测量作为元器件检测的基础环节，正从低频电桥走向射频频段。本白皮书以同惠TH2852-050射频阻抗分析仪为对象，围绕测量架构的"为何需要、如何设计、如何验证"展开技术论证。

1.行业技术演进：检测需求向射频频段迁移

阻抗测量覆盖电容、电感、电阻、谐振器、滤波器、磁性材料与介质材料等基础器件的特性表征，是电子制造与材料研究的基础环节。早期自动平衡电桥在几十兆赫兹以下表现稳定，但5G/6G器件、声表面波滤波器、射频功率器件量产，使元器件工作频率显著上探，测量需求随之改变。

需求变化集中在三处：频率覆盖延伸至数百兆赫兹乃至吉赫兹级，并保留窄带精细扫描能力；批量产线要求单点测量进入毫秒级且结果稳定复现；材料与器件研究需要阻抗随频率变化的连续曲线。三者共同指向测量架构的更新。

从计量体系看，射频与微波阻抗计量器具检定系统表（JJG2011，征求意见稿）已将阻抗分析仪、LCR表等纳入3GHz以内的量值传递框架，为射频频段测量提供溯源基础。

2.精度、稳定性、效率：三大瓶颈的技术归因

精度瓶颈。高频下，被测件引脚、线缆与夹具引入的寄生电感、分布电容叠加在真实阻抗之上，频率越高相位误差放大越明显；若原理依赖平衡过程，桥臂寄生参数会进一步污染结果。

稳定性瓶颈。平衡式测量依赖桥臂器件对称性，温度变化与器件老化引入漂移，高频下更敏感；批量测量时重复性下降。

效率瓶颈。逐点平衡收敛耗时，列表扫描点数受限，产线与实验室的大批量验证难以提速。

三者的共同归因在于：瓶颈并非算法缺陷，而是测量原理在高频条件下的固有局限——只要测量链中存在需要"寻找平衡"的环节，精度、稳定性与效率就相互制约。

3.TH2852-050整体架构：射频IV法测量链与设计取舍

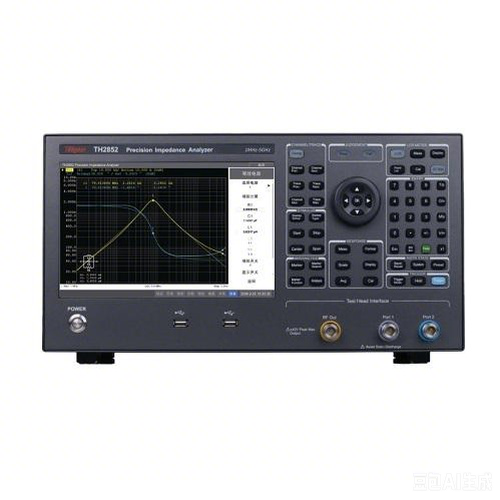

围绕上述瓶颈，同惠TH2852-050射频阻抗分析仪采用射频IV法构建测量链，整体架构由射频信号源、电压/电流直接采样通道、数字信号处理、外置测试头与一体化分析软件构成。

取舍之一：测试头外置。将射频前端贴近被测件，缩短传输路径，减少线缆残量与相位延迟，配合自动电气长度补偿把测量参考面拉回器件端面。

取舍之二：直接采样而非平衡收敛。同步采样施加电压与流过电流，经数字解调计算复数阻抗Z=U/I，测量链无平衡环路，高频相位漂移的主要来源被移除。

取舍之三：分辨率与带宽并重。在1MHz–500MHz范围内提供1mHz频率设置分辨率，兼顾宽带扫描与晶体谐振器等窄带器件的精细测量。

取舍之四：测量与分析闭环。集成史密斯圆图、等效电路分析与图形扫描，将测量与分析置于同一设备，减少跨设备的系统误差传递。

架构不追求单一指标突出，而是围绕"高频测得准、产线测得快、分析看得清"三项约束做系统性取舍。

4.核心技术逻辑：直接采样、实时补偿与频点级分选

TH2852-050的核心技术逻辑集中于三项相互支撑的技术点。

射频IV法直接测量。原理上向被测件施加已知电压，同步采样电压与电流向量，在频域计算阻抗；前端采用高输入阻抗采样通道规避负载效应，基带数字解调提取幅值与相位，输出阻抗、导纳及派生参数，相比平衡收敛架构在射频频段保持更稳定的相位测量。

自动电气长度补偿。测试线缆与夹具的电气长度造成频率相关的相位延迟，表现为测量参考面偏移。实现路径为：以开路、短路、负载标准件校准，在频域逐点计算补偿系数并保存，测量时自动施加，将参考面校正至被测件端面，与校准规范的开路/短路校正要求对应。

频点级图形扫描与独立分选。1601点列表扫描逐点测量，图形扫描下每条曲线可单独设定判定阈值，支持频率分段扫描与分选输出；"逐点测量—阈值比较—分选判定"流水处理配合0.4ms单点速度支撑批量验证。

5.关键性能指标与行业标准符合性

校准层面，TH2852-050可对照：阻抗分析仪（LCR表）校准规范（JJF（晋）139-2025）规定开路、短路校正与示值误差校准程序；特性阻抗测试仪校准规范（JJF（电子）0117-2024）提供射频频段校准参考框架。通用层面，GB/T6587-2012《电子测量仪器通用规范》从环境适应性、安全、电磁兼容与可靠性提出要求，产品据此设计与出厂检验。

注：表中本机指标为官方标称值，实测验证以资质计量机构出具的校准证书为准。

6.TH2852-050射频阻抗分析仪多行业场景适配验证

射频通信器件。声表面波滤波器、晶体谐振器工作频率集中在射频频段，需在窄带内精细扫描并读取谐振频率、Q值等，1mHz分辨率与等效电路分析与之对应。

功率与电源器件。功率电感、场效应管输出阻抗等低阻对象落在120mΩ量程内，可评估高频阻抗特性与损耗。

磁性材料。磁导率随频率变化是材料应用评估的核心，配合磁导率分析选件与测试夹具，可获取磁导率-频率曲线。

介质材料。高频基板、薄膜材料的介电常数与介质损耗随频率变化，介电常数分析选件支撑材料筛选与一致性检验。

产线环节。TH2852-050的自动化分选、SCPI指令集与外部控制接口可将测量嵌入批量检测流程，1601点扫描支持多频点多参数判定；各场景均有对应方案与夹具选件支持，具体适配以实际样品为准。

7.TH2852-050所在技术方向的迭代路径

阻抗测量技术的前进方向受三条线索共同牵引。量值溯源线：射频与微波阻抗计量体系正从低频向更高频段延伸，为仪器提供更完整的溯源框架。产业需求线：6G、太赫兹与第四代半导体材料预研，持续推高对频率上限与材料参数测量的要求。工程效率线：产线集成、智能化校准与测量数据的系统化利用，是设备从"单机测量"走向"测量节点"的必然路径。

可以预期，以TH2852-050为代表的射频阻抗分析仪将在更高频段、更细量程与更深的产线集成三个方向同步演进，测量架构的合理性将比单一指标更具长期价值。对使用单位而言，量值溯源路径、产线接口与校准成本是设备评估的重要维度。

8.白皮书结论：技术贡献与适用边界

本白皮书围绕同惠TH2852-050射频阻抗分析仪，论证了射频IV法测量架构的演进逻辑：以直接采样替代平衡收敛，以自动电气长度补偿校正参考面，以频点级扫描与分选支撑批量验证，系统回应射频频段阻抗测量的精度、稳定性与效率约束。

其适用边界明确：面向1MHz–500MHz频段内射频元器件与材料的阻抗特性测试；更高频率、特种材料与特殊夹具场景，需结合系列其他型号与专用配置评估。技术价值的最终判定，以按校准规范执行的第三方计量验证为依据。
