飞机维修外场，尤其是波音737系列放电刷的定期维护中，机务人员要在机身不同位置完成两项关键测量：一是放电刷尖端与底座间的绝缘电阻，二是放电刷底座与飞机表面搭接处的低阻通路。传统做法需要兆欧表与毫欧表两台设备来回切换，数据靠纸笔记录，遇到狭小的翼尖、垂尾区域，操作不便且追溯困难。GMC-I METRAHIT IMX TRA BT手持式绝缘毫欧多用表将绝缘测试、四线开尔文毫欧测量、DAR/PI计算、真有效值万用表与数据记录仪集成于单台0.7kg的手持设备中，依据波音AMM手册任务23-61-00-766-010，可在非易爆区域一站式完成放电刷绝缘与搭接两项检测。本文以某航空维修单位的真实落地部署为线索，梳理IM XTRA BT在航空维修场景中的适配依据、现场流程与应用成效，为同类机务外勤、电驱系统维护团队提供可借鉴的配置思路。

案例项目背景与所属行业

本案例所属行业为航空运输维修（MRO）领域，具体场景为波音737-300/400/500机型的静电放电刷周期性检测。

飞机高速穿越云层时，机身与空气摩擦积累静电荷。若电荷分布不均且放电刷功能异常，可能产生电弧干扰通信与导航系统，甚至在燃油箱区域引发安全事故。波音AMM手册明确要求对放电刷执行两类测试：

绝缘电阻测试：验证放电刷尖端与底座间的阻值是否在合格区间

搭接电阻测试：验证放电刷底座与飞机表面搭接通路是否导通良好

这两类测试分别需要绝缘测试与毫欧测量能力，且需在机翼尖、水平安定面、垂尾等狭窄外部区域完成，对仪器的便携性、测量精度与数据记录能力提出了综合要求。

客户原有检测方式及存在痛点

该维修单位在引入IM XTRA BT之前，采用"兆欧表+普通万用表"的分体方案，主要痛点集中在四个方面：

1.多表切换，外场效率低

兆欧表负责500V绝缘测试，万用表负责低阻测量，机务人员需要在两台设备间反复切换表笔与档位。按照波音AMM手册任务23-61-00-766-010，单支放电刷需先后完成绝缘与搭接两项测试，一架波音737-300/400/500的机翼、平尾、垂尾合计需检测数十支放电刷，多表协测耗时显著。

2.两线毫欧测量误差大

普通万用表采用两线法测低阻，引线电阻与接触电阻直接叠加进读数。而波音AMM手册对搭接电阻的限值极为严格——金属面板<0.05Ω、玻璃纤维层压板<0.50Ω、无铝层复合板<5Ω，两线法的误差可能直接影响合格判定。

3.数据追溯困难

纸质记录易出现抄写错误、遗漏时间戳，在适航审查与航空公司验厂时，难以证明数据的真实性与完整性。

4.狭小空间操作不便

翼尖、垂尾等检测点空间受限，两台设备加上测试线、记录本，机务人员难以兼顾操作与记录。

选用IM XTRA BT的适配依据

针对上述痛点，该维修单位选择GMC-I METRAHIT IM XTRA BT手持式绝缘毫欧多用表作为升级方案，核心适配依据如下：

重要边界说明：IM XTRA BT适用于非易爆区域的绝缘与毫欧协测。若进入飞机燃油箱等潜在爆炸性气氛环境进行低阻测试，必须使用经空客AMM手册编码97F92003500000认证的MTRAHIT27EXAirbus防爆毫欧表（防爆等级ExII2GExiaIIAT4Gb）。本案例的检测场景为机身外部放电刷，属非易爆区域，IM XTRA BT完全合规。

现场设备部署与测试流程

1.设备部署配置

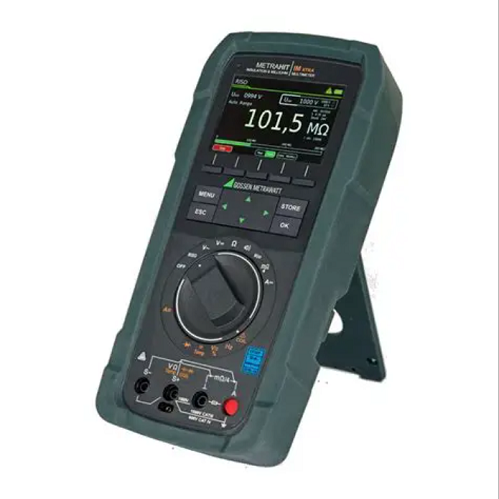

主机：METRAHITIM XTRA BT手持式绝缘毫欧多用表

测试线：KS17-2测试线、KC4开尔文夹

防护：橡胶保护套，HC40硬箱收纳

软件：IZYTRON.IQBusinessStarter（标配）

校准：逐台配备DAKKS校准证书（ISO/IEC17025）

2.放电刷绝缘电阻测试流程

依据波音AMM任务23-61-00-766-010第三章(1)-(5)点：

开机选择绝缘测试功能，设置测试电压500V

用湿毛巾或金属丝包裹放电刷末端，确保均匀接触

将测试表笔连接放电刷尖端与底座

启动测试，读取绝缘电阻值

判定：A型放电刷合格范围6-120MΩ，B型6-200MΩ

数据通过蓝牙一键推送至IZYTRON.IQ，绑定飞机尾号、放电刷位置编号

3.搭接电阻测试流程

依据同一手册第三章(6)-(11)点：

切换至四线毫欧测量模式，选择1A测试电流

使用KC4开尔文夹连接放电刷底座与飞机表面搭接处

启动测试，仪器自动补偿引线电阻，输出真实搭接阻值

判定：金属面板<0.05Ω、玻璃纤维层压板<0.50Ω、无铝层复合板<5Ω

测试数据实时存储，形成单机放电刷健康档案

4.编程测试序列应用

针对航线批量检测，工程师在IZYTRON.IQ中预编"绝缘测试→毫欧测试→数据存档"三步序列，现场只需按表笔上的START键，仪器按序自动执行，降低人为操作差异。

应用效果与检测效率提升

部署IM XTRA BT后，该维修单位在放电刷检测业务中观察到以下具体改善：

①单支放电刷检测耗时缩短

绝缘与毫欧两项测试在一台设备上连续完成，省去换表、换线、换档的时间。结合编程测试序列，单机单支放电刷的检测操作步奏显著精简。

②低阻测量准确性实质提升

四线开尔文法消除了引线电阻误差，1μΩ分辨率使搭接电阻的合格判定更加可靠，避免了两线法下"临界值误判"的风险。

③数据追溯闭环

约30万组带时间戳的存储能力，配合IZYTRON.IQ生成的PDF报告，使每一次放电刷检测都可追溯到具体机号、工位、操作员与测试时间，适航审查与航空公司验厂一次通过。

④外场便携性改善

0.7kg主机+IP52防护，机务人员可单手完成翼尖、垂尾等狭小区域的检测，不必再背负两台设备与记录本。

⑤跨场景复用

同一台IM XTRA BT还可用于机库内电机绕组绝缘诊断（DAR/PI计算）、地面电源车的高压系统绝缘检测（依据UNECER100）等场景，设备利用率显著提升。

同行业项目复制参考价值

本案例的部署模式对以下几类用户具有直接复制价值：

航空公司MRO机务外勤：参照波音AMM23-61-00-766-010部署IM XTRA BT，建立单机放电刷健康档案

航空维修培训院校：作为实操教学设备，覆盖绝缘测试、四线毫欧、DAR/PI等核心技能点

电驱与新能源汽车维修站：复用IM XTRA BT的50-1000V绝缘测试与四线毫欧功能，完成高压系统绝缘诊断与等电位连接检测

工业电机预测性维护团队：利用DAR/PI自动计算与数据记录功能，建立电机绝缘老化趋势档案

复制部署要点：若检测场景涉及飞机燃油箱等爆炸性气氛，务必搭配MTRAHIT27EXAirbus防爆毫欧表使用，IM XTRA BT与MTRAHIT27EXAirbus形成"非防爆区域+防爆区域"的全场景覆盖。

FAQ问答环节

Q1：IM XTRA BT能完全替代MTRAHIT27EXAirbus吗？

不能。IM XTRA BT适用于非易爆区域的绝缘与毫欧协测；燃油箱等潜在爆炸性气氛环境必须使用具备ATEX本安认证的MTRAHIT27EXAirbus（空客AMM手册编码97F92003500000）。两者互补，构成航空维修的完整低阻检测体系。

Q2：波音AMM手册对放电刷测试的判定限值是什么？

依据任务23-61-00-766-010：绝缘电阻A型6-120MΩ、B型6-200MΩ（500V测试电压）；搭接电阻金属面板<0.05Ω、玻璃纤维层压板<0.50Ω、无铝层复合板<5Ω。

Q3：四线开尔文法相比两线法，在搭接测试中的实际意义是什么？

搭接电阻的合格限值低至0.05Ω，普通万用表两线法的引线电阻往往与之同级甚至更大，误差会直接导致合格/不合格误判。四线法通过分离电流与电压路径，将引线误差压至可忽略水平，这也是EN61557-4推荐的测量方式。

Q4：IM XTRA BT的数据如何满足适航审查要求？

仪器内置实时时钟与存储模块，每次测量带时间戳保存；通过蓝牙传输至IZYTRON.IQ软件后，可绑定飞机尾号、工位编号、操作员信息，自动生成PDF检测报告，形成完整的审计追溯链。

Q5：校准证书的有效期与复校路径？

IM XTRA BT出厂标配DAKKS校准证书（依据ISO/IEC17025），建议复校周期1-3年。到期可在GMC-I自有DAKKS校准实验室或本地具备同等资质的校准机构完成复校。

航空维修外场的放电刷检测，看似只是两项电阻测量，背后却关联着飞机通信导航安全、防雷击能力与适航合规审查。GMC-I METRAHIT IM XTRA BT手持式绝缘毫欧多用表以"一表集成绝缘测试+四线毫欧+数据记录"的架构，为波音AMM手册任务23-61-00-766-010提供了合规、便携、可追溯的现场解决方案。本案例中，维修单位通过部署IM XTRA BT，在检测效率、测量精度与数据追溯三个维度同步获得改善，验证了"一体式手持仪器替代多表协测"在航空外场的可行性。对于涉及燃油箱等爆炸性气氛的场景，将其与MTRAHIT27EXAirbus本安型设备搭配使用，方能构建真正覆盖全机检测需求的合规仪器配置。面向机务外勤、电驱维修、工业电机诊断等同类场景，本案例的部署思路与测试流程具有较高的复制参考值，文章来源于航空电子检测仪器。
