本案例落地主体为国内中型民航MRO维修企业，主营波音737系列、空客A320系列定检维修、航线深度检修、机身电气系统专项排查，年度承接民航客机定检超120架次。项目核心检测业务包含机身静电放电刷绝缘测试、机体搭接低阻测量、燃油泵绝缘筛查、机载线束耐压检测四大模块，所有检测流程必须严格匹配波音AMM维修手册、空客GSE设备准入规范，检测数据需留存归档用于民航适航审查。此前该企业采用多台分立仪表完成不同项目检测，存在设备繁杂、校准成本高、现场作业效率偏低等问题。2024年底该单位批量采购GMC-I METRAHIT IM TECH手持式绝缘多用表替代原有多套专用仪器，完成全电气检测流程升级改造，形成标准化维修检测方案。

客户原有检测方式及存在痛点

改造前，该维修厂配置独立绝缘兆欧表、分体式四线微欧计、工业万用表三类设备分别对应不同检测工序，配套航空专用测试线缆、收纳箱多套，现场落地暴露六大核心痛点：
设备数量多，携带转运繁琐绕机检测、燃油舱内作业时，机务人员需同时携带3台仪表、多组测试线、配套工具箱，狭小机舱、油箱检修口操作空间受限，工具摆放杂乱易产生FOD外来物风险，单次绕机检查往返取设备平均耗时28分钟。
多设备计量校准成本高、周期长三类仪表每年需分别送第三方CMA实验室检定，全厂3套检测工装年度校准服务费超1.8万元；不同仪器校准周期错开，台账管理工作量大，常出现部分设备超检定周期无法投入使用的情况。
测试流程割裂，数据记录分散放电刷绝缘、机身搭接、燃油泵检测需更换不同仪器，每类设备单独记录纸质数据，易出现记录笔误、编号混淆；适航审查时需整理多份仪器原始记录，资料归集耗时久。
分立仪器适配性不足，测量误差偏大原有普通兆欧表无10V低压预测试档位，无法满足波音747燃油泵先低压筛查再500V耐压的强制规范；老式微欧计引线电阻干扰明显，复合材质机身搭接测量偏差最高达0.2Ω，存在漏判接地不良隐患。
多套设备采购、仓储占用资源初期设备采购投入高，车间专用工具存放柜占用大量场地；部分专用微欧表使用频次低，长期闲置造成资产浪费。
新机务人员上手培训周期长三类仪器操作逻辑、档位设置各不相同，新人完整掌握全套设备操作平均需要12个实训课时，增加班组培训人力成本。

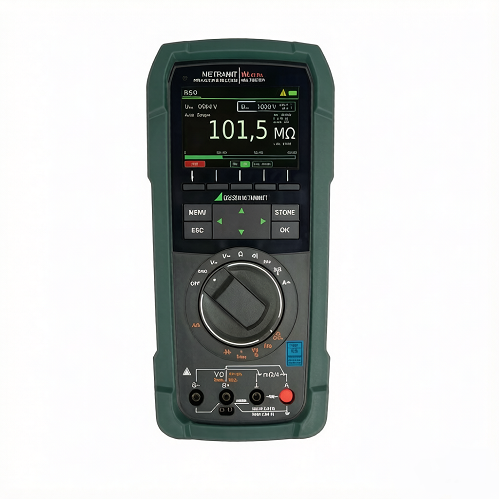

选用GMC-I METRAHIT IM TECH手持式绝缘多用表的适配依据

维修厂技术部对标波音、空客维修标准，多品牌仪器横向比对后，确定选用GMC-I METRAHIT IM TECH手持式绝缘多用表，核心适配依据分为合规、性能、落地成本三大维度：
航空合规资质完整，满足GSE备案要求整机持有CE、REACH、EN61557绝缘专项、DAkkS德国计量溯源全套证书，机身CATIII1000V安全等级，原厂出具航空适配说明文件，可直接录入航司地面支持设备台账，适航审查资料一次通过。作为METRAHIT27M迭代升级型号，完全兼容中航、KLM航空原有维修测试流程，原有航空测试配件可通用。
一机集成全部航空检测所需功能集成多档位绝缘测试（10V/50V/100V/250V/500V/1000V）、开尔文四线毫欧测量、通用交直流测量三大模块，覆盖放电刷、搭接、燃油泵、机载线束全部检测项目，无需更换设备切换工序。四线测量消除引线电阻干扰，微欧级精度匹配机身复合板材、金属面板搭接阻值判定标准。
工况适配满足机舱、燃油舱严苛环境IP52防尘防水机身，-10℃~+50℃宽温工作区间，适配机库低温、燃油舱潮湿多油气环境；机身体积小巧，单硬质工具箱收纳主机与全套航空测试探针，单人可手持进入狭小检修口作业。
长期运营成本优化优势明显单台设备替代3台分立仪器，年度校准费用降低65%；统一一套设备培训标准，新人实训课时压缩60%，工具仓储、转运人力同步减少。

现场设备部署与标准化测试流程

维修厂完成工具标准化改造，每套GMC-I METRAHIT IM TECH手持式绝缘多用表配套航空68件套测试配件、KC27四线开尔文测试线缆，制定三类标准化作业流程：
流程1：机翼/机身静电放电刷检测（匹配Boeing737AMM23-61-00）
机身清洁干燥后，将IM TECH切换至500V绝缘档位，导电包裹件贴合放电尖端；
表笔分别连接放电刷尖端与底座，读取绝缘阻值：A型6~120MΩ、B型6~200MΩ为合格；
切换四线毫欧模式，探针搭接底座与机身蒙皮，记录搭接电阻：金属面板＜0.05Ω、玻纤复合板＜0.5Ω；
仪器内置存储功能保存数据，自动绑定飞机注册号、检测日期。
流程2：燃油舱增压泵绝缘筛查（波音747服务公告747-28A-2194）
断开燃油泵供电，IM TECH先切换10V低压档预测试，筛查低绝缘隐患；
低压测试无异常后切换500V高压绝缘档，测量绕组对地绝缘，≥5MΩ判定合格；
若阻值低于阈值，标记泵体并安排更换，规避燃油舱起火风险。
流程3：整机绕机线束、端子压接搭接巡检
使用微型细探针测量机身铆接、连接器压接点四线电阻，同步用电压档核查机载400Hz供电线路，一套仪器完成导通、绝缘、电压全项排查。

应用效果、检测效率与数据提升

项目落地运行满12个月后，维修厂出具对比统计数据，改造前后指标如下表：

除量化数据提升外，现场作业安全同步优化：单套工具箱大幅减少机舱内工具摆放数量，全年未新增FOD外来物隐患记录；仪器数据存储功能替代手写记录，全年未出现检测数据笔误、归档缺失问题，民航局年度适航审查一次性通过无整改项。同时设备闲置资产清零，原有闲置微欧表完成调拨处置，车间工具存放柜释放3组仓储空间。

同行业项目复制参考价值

该MRO维修厂落地方案可直接复制给国内各类航司维修车间、第三方民航检修单位、航空制造总装车间，分三类适配复制方案：
中小型航线维修车间（年检修≤80架）标准配置：GMC-I METRAHIT IM TECH手持式绝缘多用表基础航空套装，满足日常航线快速排查，2~3台覆盖全部维修班组。
大中型MRO深度定检基地（年检修100架以上）批量采购航空全套68配件工具箱，配套KC27四线测试线缆，建立班组专属标准化检测工装，同步更新维修SOP手册，统一数据存储归档规范。
飞机制造总装FAL产线搭配METRAHITCAL校准仪定期做仪器内部比对，匹配空客、波音原厂总装测试规范，用于新机机身搭接、线缆出厂绝缘筛查。复制落地关键要点：采购时同步索取全套CE、DAkkS资质文件用于GSE设备备案；组织机务班组统一开展IM TECH操作实训，替换原有多仪器作业SOP，建立仪器单机年度校准台账。

本民航MRO维修厂落地GMC-I METRAHIT IM TECH手持式绝缘多用表的实战案例，直观体现一机集成方案对比传统多分立仪器的综合优势，在检测作业效率、计量校准成本、人员培训、适航资料管理、测量精准度五大维度实现显著改善。仪器完整的航空合规资质、多档位绝缘与高精度四线低阻测量能力，完全适配波音、空客全系列机型电气检修规范，具备极强的行业复制落地价值。对于民航维修、航空制造企业而言，选用IM TECH可简化检测设备体系，降低长期运营成本，同时保障测量数据合规可溯源，规避适航审查、飞行安全相关各类风险，文章来源于航空电子检测仪器。
