本案例介绍Gossen Metrawatt M244B METRAHIT CAL PACK校准套装在生物制药企业过程仪表现场校准中的落地应用，涵盖项目背景、痛点分析、设备部署及应用效果，为化工制药行业仪表计量校准提供可复制的实战参考方案。

案例项目背景与所属行业

本案例落地于国内一家专注于生物制剂研发与生产的中型制药企业，其生产车间覆盖发酵、纯化、制剂灌装等核心工艺环节，全厂部署有超过 300 台套过程检测仪表，包括温度变送器、压力变送器、流量传感器、pH 电极及各类模拟量控制阀门。

按照《药品生产质量管理规范》（GMP）要求，制药生产过程中所有影响产品质量的检测仪表必须定期进行校准，确保测量数据准确可靠并具备完整的追溯记录。该企业原有校准工作主要依赖实验室台式校准设备与多款单一功能手持仪表配合完成，每月需完成约 60 台次现场仪表校准，覆盖生产区、公用工程区及质检实验室三大区域。

随着企业产能扩张与新版 GMP 认证周期临近，现场校准工作量逐年增长，原有检测方式在便携性、检测效率与数据规范性方面逐渐显现瓶颈。在此背景下，企业设备计量部门启动现场校准工具升级项目，经过多轮技术评估与样机测试，最终选用Gossen Metrawatt M244B METRAHIT CAL PACK校准套装作为现场仪表校准的核心工具。

客户原有检测方式及存在痛点

原有校准作业模式

该企业此前采用 "实验室基准 + 现场手持表" 的组合模式开展校准工作：实验室配备台式多功能校准器作为计量基准，现场则使用普通万用表与信号发生器配合完成点位校验。对于温度、压力等参数仪表，需先在实验室校准传感器部分，再到现场对接变送器输出回路进行二次核验。

核心痛点分析

设备分散，现场携带负担大 现场校准需同时携带信号发生器、高精度万用表、热电偶模拟箱、测试线组及记录表单等多件物品，单次出发需配备两个工具箱包，两名技术人员配合作业。在生产车间多层布局、管廊空间狭窄的场景下，设备转运与现场摆放效率较低。

单台仪表校准耗时长 以一台常规 4-20mA 温度变送器校准为例，原有流程需先由一台设备模拟热电阻信号输入，另一台设备测量输出电流，人工记录 5 个校准点数据后再进行误差计算。单台仪表平均校准时间约 18 分钟，遇到多点位巡检时单日完成量不足 12 台，难以满足月度校准计划进度要求。

数据记录规范性不足 原有作业采用人工纸笔记录方式，现场读数后手动填写校准记录表，返回办公室再录入电子台账。过程中易出现读数偏差、记录笔误等问题，且数据追溯需翻阅纸质存档，不符合 GMP 对电子记录与快速审计追踪的管理趋势。

小信号测量精度难以保障 普通手持万用表在毫伏级小信号与低阻值测量场景下分辨率不足，对于热电偶型温度仪表的零点校准与小量程校验，测量误差波动较大，需反复多次取值取平均，进一步降低了作业效率。

选用Gossen Metrawatt M244B METRAHIT CAL PACK校准套装的适配依据

经过对市场上多款主流手持校准设备的技术对比与现场实测，企业最终确定Gossen Metrawatt M244B METRAHIT CAL PACK校准套装为首选方案，核心适配依据如下：

1. 一体化套装设计，覆盖现场校准全需求

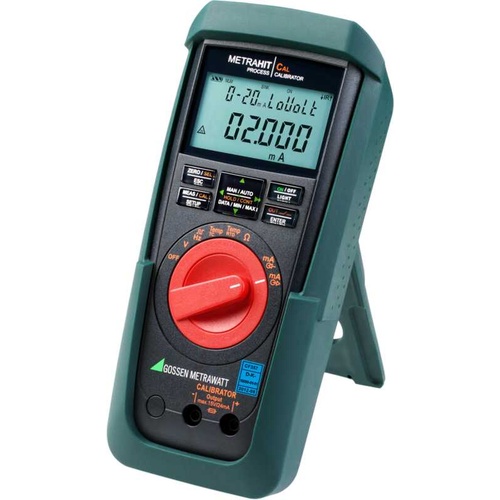

M244B 采用校准仪与万用表组合套装形式，内置 METRAHIT CAL 多功能校准器与 METRAHIT AM XTRA 高精度数字万用表，两台设备收纳于同一硬质便携箱内，整套重量控制在合理范围，单人即可携带完成全部现场校准作业。校准端负责模拟输出各类标准信号，万用表端负责精准测量回路反馈，一套设备覆盖信号发生与精度验证两个环节，无需额外搭配其他仪表。

2. 全类型信号覆盖，适配制药行业主流仪表

Gossen Metrawatt M244B METRAHIT CAL PACK 校准套装支持直流电压、毫伏电压、直流电流、电阻等多种电信号的模拟输出，同时内置 Pt100/Pt1000、Ni100/Ni1000 等热电阻分度表以及 J、K、T、E、S、R、B、N 等多种热电偶类型，可直接模拟温度传感器信号。对于制药车间常见的 4-20mA 两线制变送器，设备具备 mA Sink 功能，可直接模拟变送器负载特性，完整覆盖温度、压力、流量、液位等各类过程仪表的校准需求。

3. 测量精度满足计量溯源要求

套装内万用表直流电压基本精度可达 0.05%，具备 12000 计数显示分辨率，支持真有效值交流测量，小信号测量稳定性优异。两台设备出厂均附带 DAkkS 校准证书，计量溯源链条清晰，可直接纳入企业计量器具管理台账，满足 GMP 对校准设备的资质要求。

4. 数据记录与接口能力适配数字化管理

METRAHIT AM XTRA 万用表内置数据存储功能，可保存约 15000 条测量记录，并支持通过红外接口与 PC 端通讯，配合专用软件可直接生成校准数据报表。这一特性解决了企业原有手工记录的规范性问题，为后续电子校准记录系统对接预留了技术空间。

5. 工业级防护适配车间现场环境

设备均配备橡胶保护套，按键与旋钮布局适应戴手套操作，防尘防溅结构设计可应对制药车间洁净区与公用工程区的不同环境条件。电池供电模式支持长时间现场作业，避免了车间内电源插座分布不均的限制。

现场设备部署与测试流程

设备部署情况

项目共配置两套Gossen Metrawatt M244B METRAHIT CAL PACK校准套装，分别由生产区域计量组与公用工程计量组使用。每套设备建立独立的计量台账，纳入企业年度计量校准计划，定期送上级计量机构进行溯源检定。设备存放于专用计量工具室，使用前需检查电池电量与校准有效期标签，使用后及时清洁并归位收纳。

标准校准作业流程

以两线制温度变送器现场校准为例，标准化作业流程如下：

前期准备：确认待校准仪表位号与量程范围，准备对应测试线与温度传感器接头，在 M244B 校准仪上选择对应热电阻或热电偶分度号，设置校准点位（通常选取 0%、25%、50%、75%、100% 五个量程点）。

回路连接：将Gossen Metrawatt M244B METRAHIT CAL PACK校准套装中的校准仪按正负极接入变送器输入端，万用表串入 4-20mA 输出回路，确认接线无误后开启回路供电。

上行校准（五点递增）：从量程下限开始，依次输出五个标准校准点信号，待输出稳定后，用套装内万用表读取对应电流值，每点数据自动保存至万用表内存。对于关键仪表，增加正反行程校验以评估回程误差。

下行校准（五点递减）：从量程上限反向递减输出，重复五个校准点测量，记录回差数据。过程中可使用设备内置的斜坡功能，连续观察变送器输出线性度，快速定位非线性偏差区段。

数据导出与处理：单台仪表校准完成后，将万用表存储数据通过接口导出至校准管理软件，系统自动计算基本误差、回差与线性度指标，生成原始校准记录。若误差超出允许范围，则对变送器进行调整后重新校准。

标识与归档：校准合格仪表粘贴有效期标识，电子记录归入对应仪表台账，纸质校准证书经质量部门审核后存档，确保数据可追溯。

典型应用场景覆盖

温度类：Pt100 热电阻变送器、K 型热电偶变送器、双金属温度计电接点校验

压力类：扩散硅压力变送器、差压变送器、压力开关动作点校验

电信号类：4-20mA 电流回路校验、0-10V 电压信号校验、阀门定位器信号校验

其他：频率型流量变送器模拟、回路导通测试、电源电压质量检测

应用效果、检测效率与数据提升

校准效率提升数据

项目投入使用三个月后，企业计量部门对应用效果进行了统计评估，关键数据如下表所示：

核心应用成效

作业效率大幅提升 得益于Gossen Metrawatt M244B METRAHIT CAL PACK校准套装的一体化设计与内置分度表功能，技术人员无需频繁更换设备与查表换算，单台仪表校准时间缩短近一半。月度校准计划完成周期从 22 天压缩至 12 天，有效缓解了计量人员配置紧张的压力。

数据质量与规范性显著改善 电子自动记录取代人工手写后，记录笔误与读数误差基本消除，数据复现性明显提升。所有校准数据可按仪表位号快速检索，质量审计时调取记录的响应时间从原来的数小时缩短至分钟级，更好地满足了 GMP 质量管理体系的审查要求。

现场作业适应性增强 单箱便携的配置使单人即可完成常规巡检校准，在车间停产窗口期的集中校准作业中，人员调度灵活性显著提升。设备电池续航可满足全天 8 小时现场作业，洁净区与非洁净区均可直接使用，无需额外的环境适配措施。

校准覆盖范围拓展 原有设备难以覆盖的热电偶毫伏级小信号校准、频率型流量计模拟校验等场景，通过 M244B 均可直接完成，企业减少了部分仪表外送校准的频次，相关外委校准费用同比下降约 30%。

同行业项目复制参考价值

本案例中Gossen Metrawatt M244B METRAHIT CAL PACK校准套装的应用模式，对化工、制药、食品饮料等流程工业具有普遍的复制参考价值，核心可迁移经验包括：

适用场景界定

适用于具备一定规模过程仪表资产、有定期现场校准需求、对计量数据追溯有明确合规要求的生产型企业。尤其对于多车间、多层级布局的厂区，手持便携型校准套装的优势比台式设备更为突出。

选型决策要点

企业在同类设备选型时，建议重点关注三个维度：一是信号覆盖范围是否匹配本厂仪表类型，优先选择内置多种热电阻、热电偶分度表的机型，减少现场换算工作量；二是测量精度等级是否满足企业计量溯源体系要求，优先选择附带权威校准证书的产品；三是数据接口与软件生态是否能对接现有设备管理系统，避免形成数据孤岛。

部署落地建议

建议按区域或按工艺片区配置校准套装，而非集中存放，以缩短设备转运距离。同步建立标准化校准作业指导书，明确不同类型仪表的校准点位、接线方式与合格判定标准，确保不同操作人员的校准结果一致性。对于已建立设备管理系统的企业，可规划数据接口对接，实现校准记录自动归档。

投入产出评估参考

从本案例实际运行数据看，对于年校准量在 500 台次以上的企业，通过效率提升与外委费用节省，设备投入通常可在 1.5 至 2 年内收回成本。同时计量数据质量的提升对合规风险的降低，也是不可忽视的隐性收益。

案例整体总结

本项目通过引入Gossen Metrawatt M244B METRAHIT CAL PACK校准套装，有效解决了制药企业现场过程仪表校准中设备分散、效率偏低、数据记录不规范等实际问题。套装一体化的设计思路将信号模拟与精密测量功能整合为一套便携解决方案，既提升了现场作业效率，也保障了校准数据的准确性与可追溯性，更好地适配了 GMP 质量管理体系的要求。

从应用效果看，M244B 在制药行业的温度、压力、流量等主流过程仪表校准中表现稳定，操作逻辑符合工业现场使用习惯，设备可靠性与计量精度均达到预期。对于面临类似现场校准痛点的流程工业企业，该类多功能校准套装是提升计量管理水平、降低校准作业成本的可行技术路径。

随着企业数字化转型的推进，后续可进一步探索校准数据与设备全生命周期管理系统的深度融合，实现校准计划自动触发、数据自动归集、趋势自动分析的闭环管理，持续挖掘计量设备的数据价值。
