本文实录某功率半导体制造企业SiCMOSFET产线引入同惠TH511半导体C-V特性分析仪的完整落地过程，涵盖原有检测方式痛点、设备选型依据、现场部署与测试流程、应用效果数据对比，为同行业功率器件C-V测试产线建设提供可复制的实战参考。

一、案例项目背景与所属行业

本案例所属行业为功率半导体制造，具体场景为碳化硅（SiC）MOSFET器件封装产线的出厂C-V特性分选测试。

客户为华东地区一家专业从事功率半导体器件研发与制造的企业，主要产品包括650V/1200VSiCMOSFET、IGBT单管及功率模块，产品广泛应用于光伏逆变器、新能源汽车电驱、工业电源等领域。随着新能源市场需求增长，该企业SiCMOSFET产能持续扩张，月产量从早期数千颗提升至数万颗规模，原有的测试方式逐渐成为产线瓶颈。

C-V特性测试是SiCMOSFET出厂检验的核心项目之一。器件的输入电容Ciss、输出电容Coss、反向传输电容Crss直接影响开关损耗、驱动特性和整机效率，是客户（尤其是新能源汽车和光伏逆变器厂商）入厂检验的必检参数。该企业原有测试方案在产能扩张后暴露出效率低、一致性差、误判率高等问题，亟需引入专业的C-V特性测试设备进行产线升级。

经过多轮技术交流和样机实测验证，该企业最终选用同惠TH511半导体C-V特性分析仪作为产线C-V测试的核心设备，并完成了从单工位试点到多工位批量部署的完整落地过程。

二、客户原有检测方式及存在痛点

在引入TH511之前，该企业SiCMOSFET产线的C-V特性测试采用"通用LCR数字电桥+外接直流偏置源+手动换线"的方案，具体操作流程为：操作员将器件插入测试夹具，手动设置LCR表参数，外接偏置源加压，测完Ciss后手动换线测Coss，再换线测Crss，三个参数全部测完后人工记录数据并判定是否合格。

该方案在实际运行中存在以下痛点：

测试效率低，成为产线瓶颈。单颗器件完成三个参数测试需要至少3次换线、3次参数设置和3次校准，加上人工记录和判定，单颗测试时间约3~5分钟。按每天8小时计算，单工位日产能仅约100~160颗，远不能满足数万颗月产的分选需求，产线经常因测试工位积压而停线等待。

数据一致性差，分选标准不稳定。每次手动换线都会引入接触电阻和寄生电容的变化，不同操作员的接线手法、按压力度不同，导致同一颗器件反复测试的数据偏差较大。Coss和Crss在pF量级，对接触变化尤为敏感，经常出现同一颗器件第一次测合格、第二次测不合格的情况，分选判定缺乏稳定依据，质量部门和生产部门经常因数据争议产生摩擦。

误判率高，不良品流出风险大。手动换线过程中如果接线不到位、夹具接触不良，仪器可能将开路或接触不良的状态误判为电容值，导致不良品被误判为合格流出。此外，已击穿损坏的器件在C-V测试中可能表现为杂散电容，人工难以分辨，增加了客诉和退货风险。

设备维护复杂，停机时间长。LCR表、外接偏置源、测试线缆、夹具多台设备拼接，接线复杂，校准麻烦。一台设备故障或偏置源异常，整个测试工位停摆。高压测试中偶尔出现器件击穿，大电流反冲曾导致LCR表输入级损坏，维修周期长达2~3周，期间产线测试能力进一步下降。

数据追溯困难，无法满足客户审核要求。人工记录数据容易出错且无法自动存档，当客户要求提供批次测试数据追溯时，需要从纸质记录中手工整理，效率极低。随着汽车电子客户对IATF16949质量体系审核要求的提高，人工记录方式已无法满足数据可追溯的合规要求。

三、选用同惠TH511半导体C-V特性分析仪的适配依据

针对上述痛点，该企业对市场上的C-V测试方案进行了系统性调研和对比，最终选用同惠TH511半导体C-V特性分析仪，主要适配依据如下：

四参数同步测量，解决效率瓶颈。TH511一次接线即可同步完成Ciss、Coss、Crss、Rg四个参数的测量，内部矩阵开关自动切换端子连接逻辑，无需人工换线。单颗器件测试时间从原来的3~5分钟压缩到秒级，从根本上解决了产线测试效率瓶颈。

200V偏置覆盖被测器件低压段测试需求。该企业主力产品为650VSiCMOSFET，出厂分选主要关注0~200V区间的C-V特性（该区间电容变化最显著，是分选判定的关键区间）。TH511的VDS漏极偏置达±200V，VGS栅极偏置达±40V，完全覆盖出厂分选的偏置需求。对于需要全电压范围曲线分析的研发场景，同系列还有TH512（±1500V）和TH513（±3000V）可选，企业后续研发线升级也有同系列产品支撑。

CrssPlus算法，解决高频小电容负值问题。该企业SiCMOSFET的Crss在1MHz测试条件下仅几pF，原有LCR表在高频下经常出现Crss负值，导致数据无效。TH511搭载同惠独有的CrssPlus算法模式，在1MHz高频和产线长线缆条件下仍能输出正确的Crss正值，数据可用性显著提升。

接触检查+通断测试，降低误判率。TH511采用四端测量法，每个脚位两根线，任意一根断裂或接触不良都能实时检测并提示，仪器自动停止测试，避免接触不良导致的误判。同时配备快速通断测试（OP_SH），在C-V测试前先判断器件是否已击穿损坏，提前剔除损坏件，避免将杂散电容误判为合格参数。

2~6通道灵活扩展，适配产能弹性。TH511标配2通道，可扩展至4或6通道，支持多颗器件并行测试。企业初期试点采用2通道配置，验证效果后扩展至6通道，单工位测试能力进一步提升。通道扩展无需更换主机，保护了初期投资。

丰富接口支持自动化集成。TH511标配HANDLER接口用于分选信号输出，支持RS232、RS485、GPIB、LAN、USB等多种通信接口，可选SCPI和MODBUS协议，方便与机械手、PLC和MES系统对接，实现测试数据自动上传和追溯。

本地化服务与成本优势。同惠电子为国内上市企业（股票代码920509），总部在常州，技术支持和售后服务响应快，备件供应周期短，整体采购和维护成本相比进口设备更可控。企业在样机测试阶段获得了同惠技术团队的现场支持和测试方案协助，坚定了采购信心。

四、现场设备部署与测试流程

4.1设备部署

该企业采用分阶段部署方式：

第一阶段（试点验证）：采购1台TH5112通道配置，部署在产线质检工位，由同惠技术人员现场完成安装调试，包括开路/短路/负载校准、测试参数配置、分选上下限设置。企业质量部门使用典型批次SiCMOSFET进行为期2周的对比验证，确认TH511测试数据与原有方案及第三方实验室数据的一致性。

第二阶段（产线推广）：验证通过后，追加采购多台TH511并扩展至6通道配置，部署到SiCMOSFET封装产线的多个测试工位。每台TH511配套TH26063B/C测试夹具和TH26063G2米延长线（内置校准），通过HANDLER接口对接产线分选信号，通过LAN接口对接MES系统。

第三阶段（自动化升级）：在部分高产能工位，TH511配合机械手自动上下料系统，实现器件自动插入夹具、自动测试、自动分选的全流程自动化。2米延长线内置校准保证了长线缆连接下的测试精度。

4.2测试流程

TH511部署后的标准化测试流程如下：

器件上料：操作员或机械手将SiCMOSFET插入TH26063测试夹具，确保G/D/S三脚对应连接。

触发启动：按下触发键或由机械手发送外部触发信号，TH511启动测试流程。

接触检查（Cont）：仪器首先执行四端接触检查，确认G/D/S三脚接触良好。若检测到接触不良，仪器显示接触不良提示并停止测试，等待操作员处理。

通断测试（OP_SH）：接触检查通过后，仪器执行快速通断测试，判断器件是否已击穿损坏。若器件损坏，直接判定为FAIL并输出分选信号。

四参数同步测量：通断测试通过后，TH511内部矩阵开关自动切换，依次完成Ciss、Coss、Crss、Rg四个参数的测量，测试条件为1MHz、30mVrms测试电平、VGS=0V、VDS=指定偏置电压（如25V或50V）。

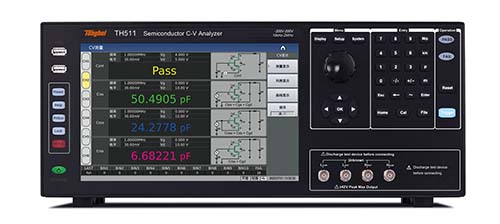

分选判定：仪器根据预设的各参数上下限自动判定，合格显示PASS，不合格显示对应FAIL档号（BIN1~BIN10）。10.1英寸大屏同屏显示四个参数数值、等效电路图和分选结果。

信号输出与数据上传：分选结果通过HANDLER接口输出至产线分选机构（如机械手分拣或气动推杆），测试数据通过LAN接口实时上传至MES系统，包含器件序列号、测试时间、四个参数数值、分选结果等信息，实现数据自动存档和追溯。

下一件测试：操作员或机械手更换器件，触发下一次测试。

五、应用效果、检测效率与数据提升

TH511部署运行6个月后，该企业对应用效果进行了系统性评估，关键指标对比如下：

核心改善总结：

测试效率质变。四参数同步测量+6通道并行+自动化上下料，单工位日产能从百颗级跃升至万颗级，彻底消除了测试工位对产线的瓶颈制约，企业SiCMOSFET月产能提升后测试环节不再积压。

数据质量提升。一次接线内部自动切换消除了多次换线引入的接触误差，同一器件重复测试偏差从5%~15%降至2%以内，分选标准稳定可靠，质量部门和生产部门的数据争议基本消除。CrssPlus算法确保了1MHz高频下Crss数据的有效性，不再出现负值无效数据。

误判风险降低。四端接触检查将接触不良误判率从3%~5%降至0.1%以下，OP_SH通断测试彻底消除了击穿损坏件被误判为合格流出的风险，客户客诉和退货率下降。

合规能力增强。测试数据通过LAN自动上传MES系统，与器件序列号关联存档，实现全批次数据可追溯，顺利通过汽车电子客户的IATF16949质量体系审核，客户审核时数据提供时间从数小时缩短至分钟级。

运维成本下降。一体化集成减少了设备数量和接线复杂度，高压击穿保护电路避免了器件击穿对仪器的损坏，设备故障停机率和维修成本显著下降。同惠本地化技术支持响应及时，日常使用中的问题可通过远程协助快速解决。

六、同行业项目复制参考价值

本案例的落地经验对同行业功率半导体制造企业具有以下参考价值：

选型参考：对于650V及以下中低压SiCMOSFET、功率MOSFET、IGBT单管的出厂分选，TH511的±200V偏置完全覆盖测试需求，无需为用不到的高压档位支付额外成本。对于1200V以上高压器件，可选用同系列TH512（±1500V）或TH513（±3000V），同系列产品操作界面和测试逻辑一致，产线人员无需重新培训。

部署节奏参考：建议采用"试点验证→产线推广→自动化升级"的分阶段部署方式。先采购1台2通道配置进行2~4周对比验证，确认数据一致性和稳定性后再批量采购并扩展通道，降低一次性投入风险。TH511支持后期通道扩展，企业可随产能增长逐步升级，保护初期投资。

自动化集成参考：TH511的HANDLER接口定义可视化配置，2米延长线内置校准，SCPI/MODBUS协议可选，这些特性降低了自动化集成的开发难度。集成商无需额外开发长线缆校准算法，直接使用原厂延长线即可保证精度。建议在自动化方案设计阶段邀请同惠技术团队参与接口对接调试，缩短集成周期。

质量体系适配参考：对于需要通过IATF16949、ISO9001等质量体系审核的企业，TH511支持测试数据通过LAN自动上传MES系统，配合器件序列号实现数据追溯，可直接满足质量体系对测试数据可追溯性的要求。建议在设备部署时同步规划MES接口对接，避免后期改造。

成本效益参考：本案例中，TH511方案相比进口高端C-V分析仪，采购成本显著降低，同时本地化服务缩短了售后响应时间和备件周期。相比传统LCR表+手动换线方案，虽然单台设备采购成本更高，但测试效率提升数十倍、人力成本下降、误判和客诉减少，整体投资回报周期可控，企业可在产能扩张中快速收回投资。

七、案例整体总结

本案例实录了某功率半导体制造企业SiCMOSFET产线从传统LCR表手动换线测试，升级为同惠TH511半导体C-V特性分析仪自动化测试的完整过程。

项目实施前，该企业面临测试效率低（单颗3~5分钟）、数据一致性差（重复偏差5%~15%）、误判率高（接触不良和损坏件误判）、设备维护复杂、数据追溯困难等多重痛点，测试工位已成为产线产能瓶颈。

引入同惠TH511半导体C-V特性分析仪后，凭借四参数同步测量、CrssPlus算法、四端接触检查、OP_SH通断测试、2~6通道灵活扩展、高压击穿保护、丰富通信接口等核心技术能力，配合分阶段部署和自动化集成，企业实现了单颗测试时间压缩至秒级、单工位日产能提升至万颗级、重复测试偏差降至2%以内、接触不良误判率降至0.1%以下、损坏件误判流出消除、测试数据全自动追溯的显著改善，彻底解决了产线测试瓶颈，提升了产品质量管控水平和客户审核合规能力。

本案例的落地经验表明，对于中低压功率器件的C-V特性出厂分选，TH511提供了一套性能匹配、成本可控、维护方便、易于自动化集成的专业方案。其分阶段部署、通道可扩展、同系列电压等级全覆盖的产品策略，使企业能够根据自身产能和器件类型灵活选型，降低投资风险。对于正在面临功率器件测试效率和质量挑战的同行业企业，本案例提供了一条可参考、可复制的产线升级路径。
