本文实录某中小功率半导体制造企业引入同惠TH511E半导体C-V特性分析仪升级产线C-V出厂分选的完整过程，涵盖原有检测方式痛点、设备选型依据、现场部署与测试流程、应用效果数据对比，为同行业功率器件出厂检测提供可复制的实战参考。

一、案例项目背景与所属行业

本案例所属行业为中小功率半导体器件制造，具体场景为低压MOSFET器件封装产线的C-V特性出厂分选测试。

客户为华东地区一家专业从事中小功率半导体器件研发、封装与销售的企业，主要产品包括200V以内N沟道MOSFET、快恢复二极管、小功率IGBT单管等，产品广泛应用于消费电子充电器、家电辅助电源、工业控制板卡、LED驱动电源等领域。随着下游消费电子和工业控制市场需求增长，该企业MOSFET月产量从早期的数万颗逐步提升至十余万颗规模，产品客户群体也从小型贸易商扩展到对来料检验有明确要求的中型电源整机企业。

C-V特性测试是该企业MOSFET出厂检验的核心项目之一。器件的输入电容Ciss、输出电容Coss、反向传输电容Crss直接影响开关损耗和驱动特性，是下游电源客户入厂检验的必检参数。随着客户对器件参数一致性要求的提升，以及产线产能的持续扩张，该企业原有的C-V测试方式逐渐暴露出效率低、一致性差、误判率高等问题，成为制约产线出货效率和产品质量口碑的瓶颈环节。

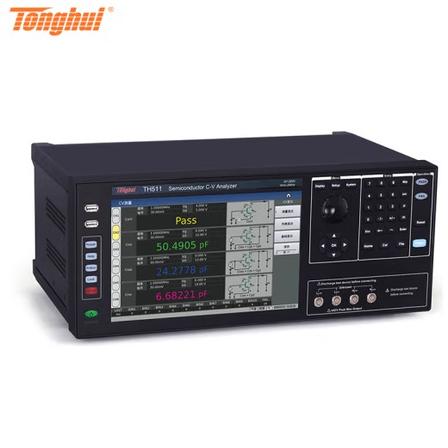

经过多轮市场调研、设备对比和样机实测验证，该企业最终选用同惠TH511E半导体C-V特性分析仪作为产线C-V出厂分选的核心设备，并完成了从单工位试点到多工位批量部署的完整落地过程。本案例客观记录了项目实施的全过程与实际应用效果，为同行业企业的C-V检测能力升级提供实战参考。

二、客户原有检测方式及存在痛点

在引入TH511E之前，该企业MOSFET产线的C-V特性测试采用"通用LCR数字电桥+外接直流偏置源+手动换线"的方案，具体操作流程为：操作员将器件插入测试夹具，手动设置LCR表参数，外接偏置源加压，测完Ciss后手动换线测Coss，再换线测Crss，三个参数全部测完后人工读数、人工记录、人工判定是否合格。

该方案在实际运行中存在以下痛点：

测试效率低，产线积压严重。单颗器件完成三个参数测试需要至少3次换线、3次参数设置和3次校准，加上人工记录和判定，单颗测试时间约3~5分钟。按每天8小时计算，单工位日产能仅约100~160颗。在月产十余万颗的规模下，测试工位长期积压，封装完成的器件需要排队等待测试，经常出现因测试不及时导致出货延期的情况。

数据一致性差，分选标准不稳定。每次手动换线都会引入接触电阻和寄生电容的变化，不同操作员的接线手法、按压力度不同，导致同一颗器件反复测试的数据偏差较大。Coss和Crss在pF量级，对接触变化尤为敏感，经常出现同一颗器件第一次测合格、第二次测不合格的情况，分选判定缺乏稳定依据，质量部门和生产部门经常因数据争议产生摩擦。

误判率高，不良品流出风险大。手动换线过程中如果接线不到位、夹具接触不良，仪器可能将开路或接触不良的状态误判为电容值，导致不良品被误判为合格流出。此外，已击穿损坏的器件在C-V测试中可能表现为杂散电容，人工难以分辨，增加了客诉和退货风险。该企业曾出现过一批器件因Crss参数异常被客户整批退回的情况，追溯原因正是测试工位接触不良导致的误判。

设备维护复杂，停机时间长。LCR表、外接偏置源、测试线缆、夹具多台设备拼接，接线杂乱，校准和故障排查都很麻烦。高压测试中偶尔出现器件击穿，大电流反冲曾导致LCR表输入级损坏，维修周期长达2~3周，期间产线测试能力进一步下降，只能临时增加人工加班弥补。

数据追溯困难，无法满足客户审核要求。人工记录数据容易出错且无法自动存档，当客户要求提供批次测试数据追溯时，需要从纸质记录中手工整理，效率极低。随着中型电源客户对供应商质量体系审核要求的提高，人工记录方式已无法满足数据可追溯的合规要求，成为企业争取更高端客户的障碍。

三、选用同惠TH511E半导体C-V特性分析仪的适配依据

针对上述痛点，该企业对市场上的C-V测试方案进行了系统性调研和对比，最终选用同惠TH511E半导体C-V特性分析仪，主要适配依据如下：

四参数同步测量，从根本上解决效率瓶颈。TH511E一次接线即可同步完成Ciss、Coss、Crss、Rg四个参数的测量，内部矩阵开关自动切换端子连接逻辑，无需人工换线。单颗器件测试时间从原来的3~5分钟压缩到秒级，从根本上解决了产线测试效率瓶颈。这是企业选择TH511E的核心理由。

±200V偏置覆盖被测器件全工况。该企业主力产品为200V以内低压MOSFET，出厂分选主要关注0~200V区间的C-V特性，该区间电容变化最显著，是分选判定的关键区间。TH511E的VDS漏极偏置达±200V，VGS栅极偏置达±40V，完全覆盖该企业所有产品的测试偏置需求，无需为用不到的高压档位支付额外成本。

1MHz高频测量稳定，匹配行业标准测试点。行业通用的C-V测试标准频率点为1MHz，TH511E测试频率覆盖1kHz~2MHz，频率准确度0.01%，在1MHz频点下的pF级小电容测量稳定性经过样机实测验证，解决了原有LCR表在高频下Crss跳动大、甚至出现负值的问题。

接触检查+通断测试，降低误判率。TH511E采用四端测量法，每个脚位两根线，任意一根断裂或接触不良都能实时检测并提示，仪器自动停止测试，避免接触不良导致的误判。同时配备快速通断测试（OP_SH），在C-V测试前先判断器件是否已击穿损坏，提前剔除损坏件，避免将杂散电容误判为合格参数。这两项功能针对性地解决了该企业原有方案误判率高的痛点。

高压击穿保护，降低运维风险。TH511E内置高压击穿保护电路，当被测器件瞬间击穿短路时，能快速响应钳位电压，保护内部测量电路不受冲击，避免因被测件击穿导致仪器损坏。这对于降低产线设备维修成本和停机时间有实际价值。

经济型定价，匹配中小企业预算。该企业作为中小型半导体制造企业，测试设备采购预算有限。TH511E作为TH510系列的经济型入门机型，通过固定2通道配置、不含曲线扫描选件的功能裁剪，在保留核心专业测试能力的前提下控制了采购成本，相比进口高端设备和同系列标准型都更具价格优势，符合企业的预算范围。

数据接口完备，满足追溯需求。TH511E配备LAN、RS232、USB等多种通信接口，支持SCPI和MODBUS协议，测试数据可上传至上位机或简易MES系统，实现测试数据与器件批次绑定存档，满足客户质量体系审核对数据可追溯的要求。

本地化服务，响应及时。同惠电子为国内上市企业，总部在常州，技术支持和售后服务响应快，样机测试、现场调试、操作培训等环节均可提供本地化支持，这也是企业决策的重要考量因素。

四、现场设备部署与测试流程

4.1设备部署

该企业采用分阶段部署方式：

第一阶段（试点验证）：采购1台TH511E，部署在产线质检工位，由同惠技术人员现场完成安装调试，包括开路/短路/负载校准、测试参数配置、分选上下限设置。企业质量部门使用典型批次MOSFET进行为期2周的对比验证，确认TH511E测试数据与原有方案及第三方实验室数据的一致性。

第二阶段（产线推广）：验证通过后，追加采购多台TH511E，部署到MOSFET封装产线的多个测试工位。每台TH511E配套标准测试夹具，通过HANDLER接口对接声光分拣提示装置，通过LAN接口对接企业简易质量数据系统。

第三阶段（流程标准化）：制定TH511E产线操作规范，包括开机预热、日常校准、测试程序调用、异常处理、数据导出等标准化流程，对所有测试工位操作员进行统一培训考核。

4.2标准化测试流程

TH511E部署后的标准化测试流程如下：

开机预热：操作员上班后开机，仪器预热60分钟后进入稳定测试状态。

日常校准：每天首次测试前执行开路、短路校准，消除测试线缆和夹具的寄生误差。

调用程序：根据被测器件型号调用预设的测试程序（已配置频率1MHz、测试电平30mVrms、VGS=0V、VDS=指定偏置电压、四参数上下限）。

器件上料：操作员将MOSFET插入测试夹具，确保G/D/S三脚对应连接。

触发启动：按下触发键启动测试流程。

接触检查：仪器首先执行四端接触检查，确认三脚接触良好。若检测到接触不良，显示提示并停止测试，等待操作员处理。

通断测试：接触检查通过后，执行快速通断测试，判断器件是否已击穿损坏。若器件损坏，直接判定为FAIL并输出分选信号。

四参数同步测量：通断测试通过后，TH511E内部矩阵开关自动切换，依次完成Ciss、Coss、Crss、Rg四个参数的测量。

分选判定：仪器根据预设的各参数上下限自动判定，合格显示PASS，不合格显示对应FAIL档号。10.1英寸大屏同屏显示四个参数数值、等效电路图和分选结果。

信号输出与数据上传：分选结果通过HANDLER接口输出至声光提示装置（PASS亮绿灯、FAIL亮红灯并蜂鸣），测试数据通过LAN接口实时上传至质量数据系统，包含器件批次号、测试时间、四个参数数值、分选结果等信息。

下一件测试：操作员根据声光提示分拣器件，更换下一颗器件触发测试。

五、应用效果、检测效率与数据提升

TH511E部署运行3个月后，该企业对应用效果进行了系统性评估，关键指标对比如下：

核心改善总结：

测试效率质变。四参数同步测量将单颗测试时间从分钟级压缩到秒级，单工位日产能从百颗级跃升至万颗级，彻底消除了测试工位对产线的瓶颈制约，企业MOSFET月产能提升后测试环节不再积压，出货及时性明显改善。

数据质量提升。一次接线内部自动切换消除了多次换线引入的接触误差，同一器件重复测试偏差从5%~15%降至2%以内，分选标准稳定可靠，质量部门和生产部门的数据争议基本消除。1MHz高频下Crss数据稳定有效，不再出现负值无效数据。

误判风险降低。四端接触检查将接触不良误判率从3%~5%降至0.1%以下，OP_SH通断测试彻底消除了击穿损坏件被误判为合格流出的风险，客户客诉和退货率下降，产品质量口碑提升。

合规能力增强。测试数据通过LAN自动上传质量数据系统，与器件批次绑定存档，实现全批次数据可追溯，顺利通过下游中型电源客户的供应商质量体系审核，为企业争取更高端客户提供了合规支撑。

运维成本下降。一体化集成减少了设备数量和接线复杂度，高压击穿保护电路避免了器件击穿对仪器的损坏，设备故障停机率和维修成本显著下降。同惠本地化技术支持响应及时，日常使用中的问题可通过远程协助快速解决。

六、同行业项目复制参考价值

本案例的落地经验对同行业中小功率半导体制造企业具有以下参考价值：

选型参考：对于200V以内低压MOSFET、小功率IGBT、快恢复二极管的出厂分选，TH511E的±200V偏置、四参数同步测量、10档分选能力完全覆盖测试需求，无需为用不到的高压档位和多通道扩展支付额外成本。对于1200V以上高压SiC器件，可选用同系列TH512（±1500V）或TH513（±3000V）；对于产能更高、需要多通道并行的产线，可选用TH511标准型并扩展至6通道。同系列产品操作界面和测试逻辑一致，产线人员无需重新培训。

部署节奏参考：建议采用"试点验证→产线推广→流程标准化"的分阶段部署方式。先采购1台进行2~4周对比验证，确认数据一致性和稳定性后再批量采购，降低一次性投入风险。TH511E为固定配置机型，价格透明，企业可根据产线工位数量按需采购。

流程标准化参考：建议在设备部署同步制定标准化操作流程，包括开机预热、日常校准、测试程序调用、异常处理、数据导出等环节，并对操作员进行统一培训考核。TH511E的图形化操作界面和预设程序调用功能降低了操作员的学习门槛，培训周期短。

数据追溯参考：对于有客户审核需求的企业，建议在设备部署时同步规划LAN接口对接质量数据系统，实现测试数据自动上传和批次绑定。TH511E支持标准SCPI/MODBUS协议，对接开发难度低，可避免后期改造。

成本效益参考：本案例中，TH511E方案相比传统LCR拼凑方案，虽然单台设备采购成本更高，但测试效率提升数十倍、人力成本下降、误判和客诉减少，整体投资回报周期可控。对于月产数万颗以上的中小功率半导体企业，测试设备升级的投入可在产能释放和质量改善中快速收回。

七、案例整体总结

本案例实录了某中小功率半导体制造企业MOSFET产线从传统LCR表手动换线测试，升级为同惠TH511E半导体C-V特性分析仪自动化测试的完整过程。

项目实施前，该企业面临测试效率低（单颗3~5分钟）、数据一致性差（重复偏差5%~15%）、误判率高（接触不良和损坏件误判）、设备维护复杂、数据追溯困难等多重痛点，测试工位已成为制约产线出货效率和产品质量的瓶颈。

引入同惠TH511E半导体C-V特性分析仪后，凭借四参数同步测量、±200V双路内置偏置、四端接触检查、OP_SH通断测试、高压击穿保护、完备数据接口等核心技术能力，配合分阶段部署和标准化流程建设，企业实现了单颗测试时间压缩至秒级、单工位日产能提升至万颗级、重复测试偏差降至2%以内、接触不良误判率降至0.1%以下、损坏件误判流出消除、测试数据全自动追溯的显著改善，彻底解决了产线测试瓶颈，提升了产品质量管控水平和客户审核合规能力。

本案例表明，对于200V以内中小功率器件的出厂分选场景，TH511E提供了一套性能匹配、成本可控、运维简单、数据可追溯的专业C-V测试方案。其分阶段部署、流程标准化、数据系统对接等实施经验，对同行业企业具有可复制、可参考的实战价值。对于正在面临功率器件测试效率和质量挑战的中小半导体制造企业来说，选择一台适配自身器件电压等级和产能规模的专业C-V特性分析仪，是提升产线效率和产品质量的切实可行路径。
