AMETEK JOFRA PTCt125B干体炉制药行业应用案例：覆盖超低温冰箱、冷藏库、灭菌柜等温度传感器现场校准，B型双通道并行检测，校准周期由外送约15个工作日缩短至现场1-2个工作日，支持GMP审计溯源，为生物医药计量与冷链温度验证提供可复制方案。

一、案例项目背景与所属行业

本项目为华东地区一家综合性制药企业的质量保障体系升级项目。该企业生产车间与QC实验室在用设备涵盖超低温冰箱（-80℃保存库）、冷藏库（2～8℃）、蒸汽灭菌柜、冻干机及恒温培养箱等，上述设备均配置温度传感器、温度变送器或温度开关，需按GMP与内部计量管理要求开展周期校准，校准结果用于设备放行、环境监控与体系审计。

所属行业为生物医药制造，项目聚焦"低温与受控温度设备的计量保障"环节。该环节直接影响药品储存稳定性与工艺参数有效性，是质量审计的重点检查范围，也是药企每年计量投入中频次较高、现场分散度较大的部分。

二、客户原有检测方式及存在痛点

项目改造前，该企业主要采取"外送计量机构校准＋部分现场委托校准"的混合模式，存在以下痛点：

校准周期长：温度传感器需拆下装箱外送，往返加排程约2-3周，超低温冰箱在此期间只能降低使用频次，影响样本与物料周转。

拆装风险高：传感器频繁拆装存在接线松动、插深变化与损坏风险，拆装后复装位置与原位存在偏差，影响监控数据连续性。

超低温段依赖外协：-80℃段校准需委托具备相应能力的机构，排期受外部资源约束，难以及时响应生产排程。

温度开关缺乏现场测试手段：原有方式难以对温度开关动作点进行现场自动测试，多依赖人工经验判断。

数据与证书管理分散：校准记录以纸质为主，数据导出、汇总与审计调取效率低，GMP审计准备周期长。

三、选用AMETEK JOFRA PTCt125B干体炉的适配依据

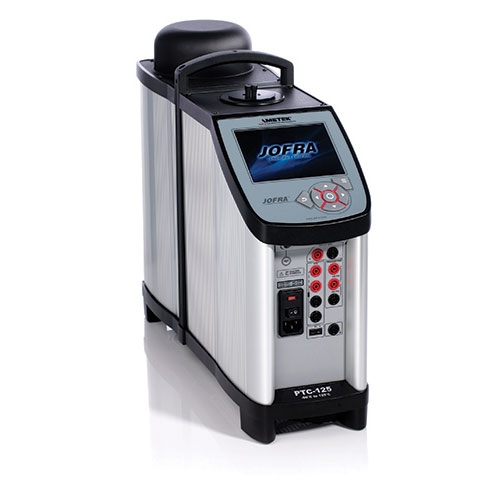

经设备选型比对与现场验证，企业最终引入AMETEK JOFRA PTCt125B干体炉（PTCt-125系列B型系统配置），适配依据如下：

其中B型"双路被测输入＋变送器回路供电"配置，与药企现场大量4-20mA温度变送器、双支传感器并存的实际工况直接匹配，是选定B型而非A/C型的关键原因。

四、现场设备部署与测试流程

项目分两期推进：第一期覆盖QC实验室与冷藏库，第二期覆盖生产车间超低温冰箱与灭菌柜。单批次现场校准按以下流程执行：

进场资质核验：核对PTCt125B铭牌型号、机身序列号与出厂3份可溯源证书（温度场、参考传感器、测量通道）的一致性，确认校准日期在有效期内。

现场部署：设备放置于通风良好、无强气流的位置，接入带保护接地的电源，开机预热至温度稳定（约10分钟），按被校传感器直径选配套管。

温度点设置：依据设备校准规范设定温度点，超低温冰箱取-80℃、-40℃等代表点，冷藏库取2℃、8℃点，灭菌柜取121℃点；单支传感器逐点稳定后读数。

双通道并行校准：B型双路被测输入同时接入两支同规格传感器，同步读数并自动计算偏差，减少等待时间。

数据记录与导出：校准数据经USB/以太网导出归档，配合软件生成结构化记录，保留插入深度、稳定状态等过程信息。

输出与交接：现场生成校准记录，与设备台账关联；外送段（如需）保留原厂/机构校准证书作为补充依据。

五、应用效果、检测效率与数据提升

项目完成后，该企业将原先分散的外送校准转为"现场自校为主、外送复核为辅"的模式，主要变化如下（示例数据，以实际项目验收记录为准）：

现场应用还带来两方面的隐性提升：一是传感器不再频繁拆装，接线与插深一致性明显改善，监控数据连续性增强；二是超低温段校准不再受外部机构排期约束，生产排程响应更灵活。

六、同行业项目复制参考价值

本项目的选型与实施路径，在以下同类场景中具备直接参考价值：

制药与生物医药企业：超低温冰箱、冷藏库、冻干机、灭菌柜温度传感器的周期校准与GMP审计准备，可复用"资质核验＋现场部署＋双通道并行"流程。

冷链物流与仓储：冷库、冷藏车、温度记录仪的现场校准与验证，PTCt125B低温段能力可覆盖深冷场景。

食品加工与中央厨房：杀菌、冷藏环节温度仪表校验，强调现场快速响应与数据留痕。

环境试验与检测机构：高低温试验箱、恒温恒湿箱的温度校准，可结合自动步进批量完成。

复制实施时建议注意三点：进场前先完成设备资质核验与套管配置；校准温度点依据设备实际工艺要求确定，并与计量机构确认所依据规范（如JJF1257-2010《干体式温度校准器校准方法》）；建立校准记录与设备台账的关联，便于审计追溯。

七、案例整体总结

本案例以制药企业低温与受控温度设备为对象，通过引入AMETEK JOFRA PTCt125B干体炉，将温度传感器校准由外送模式转为现场模式，校准周期从约15个工作日缩短至现场1-2个工作日，同时解决了温度开关现场测试、变送器直读、超低温段排期受限与数据管理分散等问题。B型双通道并行与系统校准证书能力，为后续GMP审计与量值溯源提供了完整文件支撑。

对同类企业而言，本案例的价值在于提供了一条可验证的落地路径：以产品量程与输入配置作为选型依据，以资质文件核验作为进场前提，以标准化现场流程保证结果可追溯。实际项目中的温度点、工时与效率数据，应以企业自身设备状况与验收记录为准。

FAQ：关于PTCt125B行业应用的高频问题

问题1：在制药现场用PTCt125B校准多支传感器，B型双通道如何实际使用？

回答：PTCt125B的B型配置提供参考传感器输入与双路被测传感器输入。现场可将两支同规格被测传感器同时插入套管，仪器并行读取并自动计算偏差；对4-20mA温度变送器，B型自带回路供电，无需外接电源即可直读信号。批量校准时配合自动步进功能，可连续完成多个温度点的序列校准，减少人工值守时间。

问题2：PTCt125B用于GMP审计，需要准备哪些资质文件？

回答：建议准备三类文件：一是出厂可溯源证书，B型随附3份（温度场、参考传感器、测量通道），核对型号与序列号一致；二是可选证书，包括ISO/IEC17025认可校准证书与系统校准证书（仅B/C型可出具），按审计要求选用；三是周期校准记录，即设备投用后的历次校准记录与所依据规范（如JJF1257-2010），确保溯源链连续。

问题3：超低温冰箱温度传感器校准，PTCt125B的-90℃下限够用吗？低温段精度如何保证？

回答：PTCt125B测温范围为-90～125℃，可覆盖-80℃超低温冰箱的代表性校准温度点。低温段精度通过三方面保证：配用STS-150智能参考传感器即插即用、B/C型Set-Follows-True功能按参考真实值动态调整设定点、官方标注稳定性±0.03℃。现场校准时注意插入深度一致与稳定指示器确认，避免未稳定读数引入误差。
