同惠电子TH2640系列精密电容测试仪技术架构与行业适配白皮书的详细资料

本文为同惠电子TH2640系列精密电容测试仪官方技术白皮书，系统梳理无源元件、半导体、磁性材料检测行业技术发展，解析TH2640A硬件架构、核心测试技术、性能指标合规性、多行业落地场景、品控体系与行业迭代趋势，为元器件阻抗精密检测提供标准化技术参考。

同惠电子TH2640系列精密电容测试仪技术架构与行业适配白皮书

元器件阻抗精密检测行业技术发展概述

电子元器件作为电子工业基础载体，电容、电感、半导体、磁性材料等元件的阻抗、介电、C-V特性检测需求持续迭代，行业检测技术历经模拟电桥、基础数字LCR、高频高精度多功能测试仪三个发展阶段。早期设备仅支持单一频率、单参数定点测量，测量速度慢、抗干扰能力弱，无法适配新能源、半导体、磁性材料等高端制造的多维度测试需求。

当前行业检测核心诉求集中于宽频测试、高测量精度、多维度扫描分析、设备自动化对接、抗冲击防护五大方向，同时要求仪器兼容标准化工业通讯协议、具备图形化数据分析与批量分选能力。在此产业背景下，同惠电子推出TH2640系列精密电容测试仪，依托五端测试、200V抗冲击、2MHz宽频、多模式扫描技术，补齐中高端元器件精密检测设备的性能缺口，覆盖无源元件、半导体、介质磁性材料全品类检测场景，为电子制造实验室、产线自动化检测提供标准化硬件解决方案。

精密阻抗测试设备整体技术架构解析

现代精密LCR/电容测试仪器采用模块化分层架构设计，整机分为信号激励层、信号采集解调层、数字运算处理层、人机交互层、通讯外设层五大核心层级，各层级硬件电路、算法逻辑独立协同运行，形成闭环测量体系。

信号激励层：搭载DDS数字频率合成单元，输出可调AC测试电压/电流激励信号，支持ALC恒定电平闭环控制，保证被测器件DUT两端信号稳定，消除器件阻抗变化带来的激励波动；配套多量程输出阻抗匹配电路，适配极小至超大阻抗元件测试。

信号采集解调层：采用五端Kelvin测试回路，同步采集DUT两端电压、回路电流矢量信号，通过同步锁相解调分离信号实部、虚部，滤除环境电磁噪声，从底层降低相位、幅值测量误差，是设备高精度测量的基础。

数字运算处理层：高性能主控单元集成复数阻抗运算算法，实时换算C/L/R/Z/D/Q等二十余项电气参数，内置开路、短路、负载三通道校准算法，支持1~255次测量平均降噪，配套Δ、Δ%偏差数学运算，实现与标称值自动比对。

人机交互与存储层：触控显示单元承载参数设置、曲线可视化、数据存储功能，内置大容量非易失存储，支持测试程序、扫描曲线、测量日志本地存储，搭配多接口外设拓展数据导出通道。

工业通讯外设层：集成多类型标准化工业接口，兼容SCPI、MODBUS通用仪器指令集，可对接自动化Handler、上位机、产线PLC，实现设备远程控制、批量分选信号输出，适配智能制造产线集成需求。

整套架构以矢量IV测量法为底层逻辑，串联硬件电路、数字算法、工业交互模块，兼顾实验室高精度研发测试与产线高速批量检测双重使用场景，也是同惠电子TH2640系列精密电容测试仪的核心设计底层框架。

同惠电子TH2640系列精密电容测试仪硬件设计与核心技术逻辑

同惠电子TH2640系列包含TH2640A、TH2640B两款机型，整机硬件围绕宽频精密测量、耐冲击防护、多模式扫描、工业自动化适配四大核心目标完成模块化设计，整机硬件分为主控单元、激励信号源、五端测试前端、同步解调采集、触控显示、多接口通讯、抗冲击防护七大硬件模块。

整机硬件结构设计

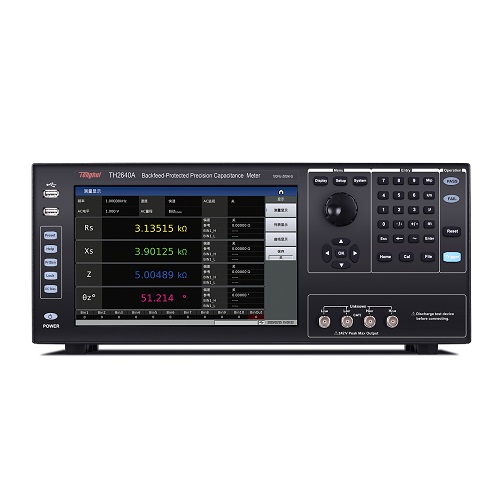

TH2640系列整机尺寸430(W)×177(H)×265(D)mm，净重11kg，采用一体化金属屏蔽机箱，降低外部电磁干扰对微弱测试信号的影响；机箱内部电路分区布局，激励源、采集电路、主控单元独立屏蔽腔体，规避内部信号串扰。设备搭载10.1英寸1280×800电容触控屏，前置功能操作按键与导航旋钮，底部预留标准测试端子，标配TH26011E四端Kelvin测试线、镀金短路板、标准夹具，开箱即可完成基础校准与测量。

五大核心专有技术逻辑

1、200V抗冲击五端测试技术TH2640系列搭载耐冲击防护电路，测试端抗冲击电压可达200V，采用五端Kelvin测试回路，分离激励端、电压采样端、接地端，彻底消除测试线缆、夹具接触电阻带来的测量偏差，适配大容量电容、低阻抗功率电感、半导体变容管高压偏置测试场景，区别于常规四端设备无高压防护的短板。输出阻抗固定20Ω±4%@1kHz，全频段阻抗匹配稳定。

2、宽频DDS信号激励与ALC闭环电平控制TH2640A测试频率覆盖100Hz~500kHz，TH2640B拓展至100Hz~2MHz，频率分辨率分档精细化调节，最低1mHz步进；AC测试信号0~20Vrms连续可调，输出电流范围50μArms~100mArms。设备内置ALC自动电平恒定算法，开启后可稳定DUT两端电压、电流不受元件阻抗变化影响，满足电容、半导体器件模拟实际工况下的特性测试。

3、高速矢量同步解调与毫秒级测量算法设备单次测量最快10.4ms，每秒可完成100次循环测量，采用双通道同步ADC同步采集电压、电流矢量信号，锁相解调分离相位与幅值数据，基础测量准确度可达0.05%。内置多档量程自动切换逻辑，20档LCR量程覆盖50mΩ~100kΩ全阻抗区间，自动匹配最优测量档位，兼顾测量速度与精度。

4、201点列表扫描+四轨迹图形扫描复合测试技术TH2640系列支持点测、列表扫描、图形扫描三种测试模式，列表扫描最高201独立测试点位，每个点位可单独配置频率、AC电平、平均次数、分选上下限；图形扫描支持1~4条参数曲线同步显示，提供1/2/4分屏、线性/对数坐标切换，可生成C-F、C-V、L-Q等特性曲线，直观呈现元器件随频率、电压变化的电气特性，适配材料研发、半导体C-V特性分析。

5、多协议工业通讯与10档分选硬件逻辑硬件集成RS232、USBHost/Device、LAN、Handler多路工业接口，兼容SCPI、MODBUS指令，可实现上位机远程程控、自动化产线对接；内置10档Bin分选比较器，单次测量可同步判定四项电气参数，合格输出PASS信号、超限输出FAIL信号，搭配外部Handler端口直接对接自动分选机，满足批量元器件在线检测需求。

TH2640系列产品性能指标与行业标准符合性

TH2640A/TH2640B核心技术参数对照表

行业标准符合性说明

TH2640系列精密电容测试仪测量逻辑、精度校验流程参照IEC61010电气测量设备安全标准、IEC60384无源电容元件测试规范、半导体器件C-V特性测试通用行业规范设计。设备出厂校准流程遵循电子测量仪器计量检定通用规程，开路、短路、负载三通道校准功能可溯源标准计量器具，测量数据可作为元器件研发、来料检验、出厂检测的有效判定依据。设备输出信号电平、频率步进、阻抗量程设计匹配陶瓷电容、薄膜电容、功率电感、变容二极管、铁氧体磁芯等主流元器件行业检测规范，20V高AC激励输出满足高压大容量无源元件模拟工况测试需求，200V抗冲击防护适配半导体器件偏置测试场景，规避反向电压冲击造成的仪器前端电路损坏。

TH2640系列多行业场景技术适配应用分析

同惠电子TH2640系列精密电容测试仪依托宽频、高精度、扫描分析、耐冲击、自动化对接五大特性，覆盖无源元件、半导体、磁性介质材料、线束组件四大主流检测领域，各场景技术适配逻辑如下：

无源电子元器件检测（电容、电感、电阻、变压器）陶瓷MLCC、薄膜电容、功率电感、高频变压器生产企业来料抽检、成品出厂检测可选用TH2640系列，20档自动量程覆盖小容值贴片电容到大功率电感，10档Bin分选对接自动化产线，10.4ms高速测量保障产线节拍；图形扫描功能可测试电容D损耗、电感Q值随频率变化曲线，评估元件高频工作稳定性。TH2640B2MHz高频版本适配高频射频电容、射频电感特性分析。

半导体器件与集成电路寄生参数测试变容二极管C-V直流偏置特性、LED驱动IC寄生电容、晶体管结电容测试为行业核心需求，TH2640系列200V抗冲击前端电路可承受器件反向偏置冲击，五端测试消除引线寄生参数干扰，201点列表扫描自动记录不同偏置电压下电容变化曲线，量化半导体器件电压容变特性，适用于半导体实验室研发验证。

介质、磁性材料理化性能评估塑料、陶瓷介电常数、损耗角检测，铁氧体、非晶磁性材料导磁率、磁损耗测试依赖宽频多电平测试条件，TH2640系列连续可调AC电压、全频段扫描功能可模拟材料不同工作场强，同步输出D损耗、阻抗相位数据，配合图形曲线直观对比不同配方材料的电磁性能，为材料研发提供量化测试数据支撑。

PCB、继电器、电缆、电池组件阻抗评估印制电路板走线寄生电容、继电器触点接触阻抗、线缆分布参数、电池交流内阻检测场景中，TH2640系列低阻抗测量下限可达0.001mΩ，可精准捕捉微弱接触电阻与寄生参数；多接口通讯可集成PCB自动测试治具，实现批量线路阻抗自动化检测。

TH2640系列产品生产工艺与质量管控体系

同惠电子TH2640系列整机从PCB贴片、电路组装、整机调试到出厂检定建立全流程标准化质量管控流程，管控环节覆盖硬件、算法、整机性能三大维度：

硬件元器件筛选工艺整机激励源、ADC、运算放大器等精密芯片执行二次高温老化筛选，屏蔽机箱、测试端子采用镀金抗氧化工艺，测试线缆选用低阻抗屏蔽线材，降低长期使用后接触电阻漂移；电源模块经过高低温循环测试，保证100~242V宽电压输入稳定输出。

分段式整机校准调试流程设备组装完成后分三级校准：第一级电路单元校准，修正信号源幅值、相位偏差；第二级整机开路/短路/负载基准校准，匹配标准计量阻抗件；第三级全频段多点精度校验，覆盖100Hz~2MHz全频率区间，记录每台设备精度误差档案，留存计量数据。

老化与环境可靠性测试每台TH2640系列仪器执行60小时连续通电老化测试，模拟实验室长期开机工况；同步完成高低温、振动可靠性测试，验证机箱结构、屏幕、接口稳定性；出厂前全功能自检，遍历扫描、分选、通讯、存储全部功能模块，无功能故障方可入库。

出厂计量溯源管理每台设备附带出厂校准报告，所有标准校准件可对接第三方计量机构，支持年度复检校准，保障长期测量数据一致性，满足制造业ISO质量体系检测设备溯源要求。

阻抗精密检测行业技术迭代与未来发展展望

全球电子元器件行业向小型化、高频化、高压大电流、集成化方向升级，对应阻抗测试设备技术迭代呈现四大发展方向，TH2640系列的设计架构同步适配行业长期技术趋势：

测试频段持续向高频拓展射频元器件、高速芯片普及推动测试频率向MHz、GHz区间延伸，当前TH2640B覆盖2MHz频段，后续设备将持续拓展高频测试能力，优化高频信号解调算法，降低高频下相位测量误差。

设备防护能力持续升级新能源、功率半导体器件测试存在瞬时高压冲击风险，抗冲击前端电路、差分防护回路将成为中高端测试仪标配，逐步替代无防护基础LCR设备。

产线一体化自动化能力提升智能制造工厂要求测试设备深度对接MES、PLC、自动分选机，多总线通讯、批量数据上传、远程程序下发功能将成为基础配置，TH2640系列SCPI/MODBUS协议架构可兼容后续产线数字化升级需求。

多物理场复合测试融合单一阻抗参数测量无法满足材料、半导体研发需求，未来设备将整合直流偏置、温度联动测试功能，实现温-压-频多变量同步扫描，一站式输出元器件全工况特性数据。

从行业迭代逻辑来看，兼具宽频、高精度、抗冲击、图形分析、工业通讯能力的复合型精密电容测试仪将逐步替代单一功能设备，TH2640系列模块化硬件架构具备功能拓展空间，可通过固件迭代持续新增测试算法与自动化功能，适配未来5~10年电子制造检测技术升级需求。

本文系统梳理元器件阻抗精密检测行业发展现状，拆解通用精密测试设备分层技术架构，围绕同惠电子TH2640系列精密电容测试仪，完整阐述硬件模块化设计、五端耐冲击、多模式扫描、工业通讯分选等核心技术逻辑，通过参数对照表明确TH2640A、TH2640B性能边界，对照行业检测标准说明设备合规性，并分四大领域解析TH2640系列落地适配方案，同时介绍产品全流程生产品控体系与行业技术迭代方向。同惠电子TH2640系列精密电容测试仪以矢量IV测量底层算法为基础，平衡实验室研发高精度分析与工业产线高速批量检测双重需求，200V抗冲击防护、2MHz宽频、四轨迹图形扫描、多协议程控通讯等特性，可覆盖无源元件、半导体、磁性材料、线束组件全品类检测场景，为电子制造企业提供标准化、可溯源、可自动化集成的阻抗精密检测硬件方案，同步匹配行业高频、高压、数字化的长期技术发展趋势。文章来源于电能质量分析仪。
