METRACLIP 64 漏电流钳表主机的详细资料

产品简介

德国GMC-IMETRACLIP 64漏电流钳表主机专为微小漏电流、杂散电流、4-20mA信号测量设计，30mm大钳口，支持交直流毫安级高精度检测，带模拟数据输出、自动归零，符合IEC安全标准，适配光伏、工控、配电运维场景。

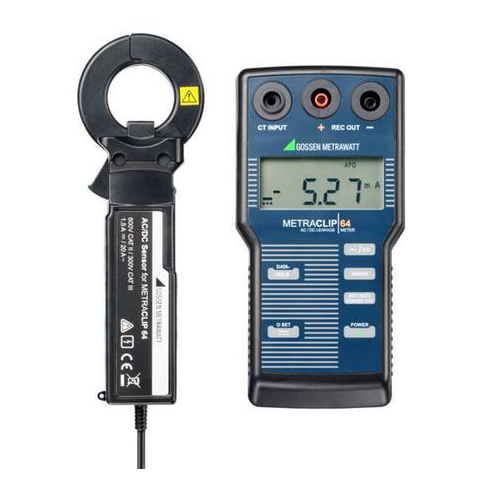

METRACLIP 64漏电流钳表主机是德国GMC-I（GossenMetrawatt）推出的毫安级分体式交直流钳形测量设备，整套由测量主机与30mm开口电流钳组成，核心定位微小漏电流、杂散电流、设备静态电流、4-20mA工业过程信号精准检测设备，覆盖电力配电、光伏储能、自动化工控、电梯电气、医疗设备、楼宇弱电运维等多行业。

市面常规钳表普遍存在直流小电流受地磁、铁芯磁化干扰误差偏大、钳口尺寸小无法包裹多根线缆、无连续数据记录接口等选型痛点，METRACLIP 64通过高灵敏磁芯材质、一键0SET自动归零、大口径钳头、RECOUT模拟数据输出四大基础配置，针对性解决微小电流测量漂移、多线缆漏电流同步采集、长时间电流趋势记录等现场难题。整机遵循欧洲IEC安全规范，分体式结构兼顾便携与测量精度，是工业现场毫安级微弱电流排查的通用测量工具。

产品核心功能与技术原理

核心功能清单

交直流双模式测量：DC直流漏电流/静态电流、AC交流漏电流/工频杂散电流切换；

一键0SET归零校准：消除地磁、铁芯磁化带来的直流零点偏移，保障mA级微小电流精度；

三档测量量程：DC100mA/1000mA、AC100mA/1000mA/10A，覆盖微弱漏电到线路工频电流；

DATAHOLD数值锁定：固定当前测量读数，便于现场记录、拍照存档；

NOTAUTOPOWEROFF长时工作模式：关闭10分钟自动关机，适配数小时连续监测；

RECOUT模拟信号输出：全量程对应100mV直流满幅输出，可外接数据记录仪、存储万用表采集长时间电流曲线；

OL过载提醒：超出量程时屏幕提示过载，规避超量程损坏仪器风险。

通俗化技术原理

常规普通直流钳表铁芯易残留磁化，大地磁场也会持续干扰微电流读数，测量几毫安漏电流时误差可达十几毫安。METRACLIP 64漏电流钳表主机搭配专用高导磁屏蔽钳头，内置主动消磁电路：闭合钳口未套线缆时按下0SET，仪器自动采集当前环境磁场偏移值并抵消，从硬件层面降低磁化、地磁干扰影响。

漏电流测量逻辑：单相系统将火线+零线同时套入钳口、三相系统同时套入三根相线，正常工况下进出电流矢量抵消读数趋近0；若存在绝缘破损、漏电，矢量差值即为实际漏电流，仪器将微弱磁通量转化为数字毫安值显示，交流信号采用平均采样法，适配50/60Hz工频场景。

分体式设计将信号采集（钳头）与运算显示（METRACLIP 64漏电流钳表主机）分离，1.2米延长线缆适配狭窄柜体、高空线缆等不便手持主机的测量工况。模拟输出端口输出标准化100mV满量程信号，记录仪可同步捕捉电流波动，用于故障溯源、设备待机损耗长期监测。

详细技术参数表

METRACLIP 64交直流测量精度参数

整机通用硬件参数

环境干扰影响参数

地磁干扰：＜±0.5mA；铁芯磁化残留干扰：1.5A直流通断后偏移＜±0.5mA；钳口开合带来测量偏移：＜±0.7mA。

产品核心优势（市面同类差异化亮点）

30mm大口径钳头，适配多线缆同步测量多数同价位毫安钳表钳口直径仅5~10mm，仅能单根细线测量；METRACLIP 64钳头30mm开口，可一次性包裹单相火零双线、三相三根相线，无需分次测量，单相/三相漏电流检测效率大幅提升，适配配电柜成束线缆场景。

直流微电流抗干扰能力稳定，归零功能标准化普通国产毫安钳无主动消磁电路，长时间测量直流后铁芯磁化，零点漂移可达十几毫安；METRACLIP 64标配0SET一键归零，抵消地磁、磁化双重干扰，低至0.01mA分辨率，适合光伏直流侧、工控24V设备静态漏电排查。

标准化模拟输出，支持长期数据记录市面同类型便携钳表极少配备记录仪输出接口，仅能现场读取瞬时数值；METRACLIP 64自带RECOUT双极输出端子，全量程统一100mV模拟信号，搭配数据记录仪可连续数小时采集电流变化曲线，用于间歇性漏电、设备待机损耗溯源。

可关闭自动关机，适配长时间监测作业常规钳表自动关机无法取消，长时记录中频繁断电中断数据；METRACLIP 64设置NOTAUTOPOWEROFF按键，一键关闭自动断电，满足夜间、全天设备电流监测需求。

分体式独立钳头，狭窄空间灵活测量主机与钳头分离设计，1.2米延长线缆，配电柜深处、桥架夹层、狭小电控箱等手部难以伸入的位置，仅将钳头伸入即可完成测量，避免一体式钳表主机遮挡视线、无法操作的问题。

双安全测量等级，覆盖高低压配电场景同时满足CATII600V、CATIII300V安全标准，兼顾低压设备检修与配电箱母线测量，整机通过IEC61010全套电气安全认证，带电测量安全冗余充足。

产品适用场景

光伏储能行业

光伏组件直流侧绝缘漏电流检测、储能电池柜静态待机电流监测、逆变器交直流杂散漏电排查，区分正常空载电流与故障漏电流，提前定位绝缘老化点位。

工业自动化工控

24VPLC、伺服驱动器、传感器4-20mA过程信号校验、控制柜多线缆整体漏电流检测、设备停机静态损耗测量，排查线路破皮、接地不良导致的微漏电。

电力配电运维

楼宇配电箱单相/三相线路漏电流巡检、老旧线缆绝缘故障排查、UPS不间断电源待机杂散电流测量、配电柜母线多点漏电对比检测。

特种设备电气检测

电梯控制柜漏电测试、医疗设备接地漏电流合规检测、充电桩交直流输出漏电校验、新能源车载电气静态电流测量。

实验室与计量校验

微小交直流电流标准比对、低功耗设备待机功耗测试、绝缘材料漏电流长期记录，搭配数据记录仪完成长时间曲线采集。

操作与使用优势

操作流程简化，新手快速上手完整标准测量流程：连接钳头至CTINPUT端口→POWER开机→AC/DC切换测量类型→RANGE选择匹配量程→钳口闭合无线缆时按0SET归零→套入被测线缆、对齐钳头箭头电流方向→读取数值，需要存档按DATAHOLD锁定读数，步骤清晰，说明书配套示意图降低误操作概率。

防护结构耐用，适配工业现场环境整机外壳抗轻微撞击，钳头带安全防护环，钳口锁紧杠杆双重固定，测量中不易松脱；清洁仅需微湿软布擦拭，无需专用清洗剂，粉尘、轻度油污现场易维护。

过载防护机制，降低仪器损耗测量直流不可超过1.5A、交流不可超过20A，超量程屏幕显示OL提示，直流超1.5A时仪器自动衰减钳头输出信号，减少铁芯不可逆磁化，延长设备使用寿命。

便携轻量化设计，外勤运维友好整套主机+钳头总重不足450g，配套定制布艺收纳包，可放入工具背包，户外、多站点巡检无负重压力；电池更换无需专用工具，螺丝刀松开仓盖即可快速替换。

方向标识防测量误差钳头印有电流流向箭头，直流测量时线缆电流方向与箭头保持一致，避免正负偏移读数失真，减少重复测量工作量。

售后保障与产品资质

权威产品资质

整机符合IEC61010-1、IEC61010-2-032国际电气安全标准，带CE合规标识；

德国DKD认可校准实验室支持计量校准，校准证书符合ISO/IEC17025规范；

电气绝缘、耐压测试原厂出厂全检，附出厂检测报告；

遵循WEEE电子废弃物回收规范，支持仪器回收处置。

原厂售后保障

整机标准质保周期：原厂标准整机质保，钳头线缆易损件提供单独维保服务；

校准服务：支持整机DKD官方精度校准、年度计量复检，出具正规校准证书，满足工厂安规审核、电力计量验收要求；

维修服务：国内授权服务中心提供原装配件维修，无需寄回德国，缩短维修周期；

技术支持：品牌专属技术热线提供选型指导、现场测量方案答疑、操作故障远程排查；

配件供给：长期供应配套钳头、电池、收纳包、记录仪连接线等原厂配件。

使用维保提示

禁止在600V以上裸线带电测量；雨天、手部潮湿环境禁止操作；仪器长期闲置需取出电池，避免电解液腐蚀主机；不可使用溶剂、钢丝球擦拭屏幕与钳头铁芯。

常见问题FAQ

Q1：METRACLIP 64和METRACLIP63两款钳表怎么选？

A：核心差异为钳头开口尺寸，METRACLIP 64配套30mm大口径钳头，适合配电柜成束多线缆测量；METRACLIP63钳口仅5mm，仅适配单根细线缆、4-20mA信号线单点检测，多线缆漏电流巡检优先选择METRACLIP 64漏电流钳表主机。

Q2：直流测量时0SET归零后读数仍小幅跳动，是否仪器故障？

A：不属于设备故障，环境地磁、周边大功率变频器、接触器磁场会带来微弱波动，行业标准允许±0.5mA偏移；若跳动超过1mA，可远离强磁设备重新归零测量。

Q3：RECOUT输出接口如何搭配数据记录仪使用？

A：记录仪正负极对应RECOUT+/-端子连接，测量直流更换量程后，需取下钳头重新执行0SET归零再采集；量程满幅统一输出100mVDC，超出110%量程输出归零提示过载。

Q4：测量三相线路漏电流需要同时套入几根线缆？

A：三相无地线回路需同时套入三根相线；带PE地线的场景，仅套入三根相线即可读取设备整体漏电流，无需包裹地线。

Q5：屏幕出现B符号代表什么？

A：B为低电量提醒标识，需尽快更换4节全新同规格AA碱性电池，新旧电池混用会缩短续航、影响测量精度。

Q6：可以测量600V以上高压线缆漏电流吗？

A：仪器安全上限AC600V，禁止用于600V以上高压回路测量，同时不可直接夹持裸露无绝缘导体，存在触电安全隐患。

METRACLIP 64漏电流钳表主机依托德国GMC-I成熟测量技术，凭借毫安级测量精度、30mm大钳口、模拟信号输出等差异化优势，有效解决光伏、工控、配电运维场景微小漏电流检测难题。仪器兼顾测量稳定性、操作便捷性与长期监测需求，齐全的安全认证与完善的校准维保体系，充分满足现场巡检、故障溯源、安规验收等多重工作要求。作为工业微弱电流排查优选设备，METRACLIP 64能够精准捕捉隐蔽漏电隐患，为电气系统稳定运行提供可靠的数据支撑。文章来源于电能质量分析仪。
