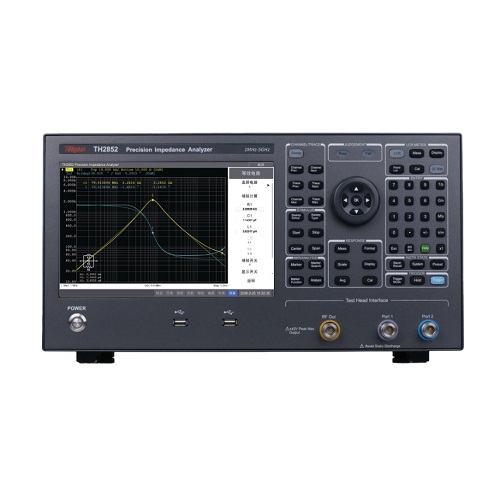

同惠 TH2852系列 射频阻抗分析仪的详细资料

同惠TH2852系列射频阻抗分析仪覆盖1MHz-5GHz频段，±0.3%测量精度，支持等效电路、介电常数、磁导率分析，适配5G通信、半导体材料射频精密测试，国产射频阻抗测试解决方案。5G毫米波规模化商用、6G太赫兹预研与第三代半导体材料研发进程持续提速，国内射频精密测量领域长期存在1-5GHz频段高精度测试设备供给缺口。同惠电子依托三十余年阻抗测试技术沉淀，推出同惠TH2852系列射频阻抗分析仪，依托射频IV测量法原生架构，解决传统高频电桥寄生误差、校准复杂等行业痛点。TH2852覆盖1MHz~5GHz完整射频测试频段，兼顾实验室研发、材料表征、产线元器件检测多类需求，提供等效电路拟合、史密斯圆图、介电/磁导率材料分析全套工具，为射频器件、高频介质、磁性材料测试提供本土化精密测量方案，平衡测试精度、扫描速度与功能拓展性，是射频研发工程师、材料检测实验室的常用测量设备。

产品简介

核心定位

同惠TH2852系列射频阻抗分析仪属于宽频高精度射频阻抗分析设备，定位中高端射频精密测量场景，区别于通用低频LCR、3GHz以内传统阻抗设备，将测试上限拓展至5GHz，主打器件特性深度解析与材料电磁参数表征，面向对测量精度、频带宽度、数据解析能力有高要求的研发与质检场景。

适用行业

无线通信（5G/6G射频前端、滤波器、谐振器）、车载雷达电子、第三代半导体、LTCC介质基板、射频磁性材料、声表面波器件、EMI磁珠元器件制造、高校射频科研实验室。

核心基础优势

频带全覆盖：1MHz~5GHz，覆盖HF至C波段主流射频工作区间；

高精度测量：典型±0.3%基础阻抗测量精度，宽量程稳定输出；

多功能拓展：内置7种等效电路模型，选配夹具即可实现介电常数、磁导率定量分析；

高速扫描：单点最快0.4ms，大幅缩短宽带扫频测试耗时，适配批量检测。

产品核心功能与技术原理

核心测量原理（通俗讲解）

市面传统高频阻抗设备多采用平衡电桥架构，高频状态下线缆、夹具寄生参数易引发相位偏移，需频繁复杂校准。TH2852采用射频IV直接采样测量架构，同步采集被测件端口电压、电流信号，内置高速运算单元实时换算阻抗、相位、Q值、损耗等参数，无需复杂平衡调校，从底层降低高频杂散误差，在1MHz~5GHz全频段维持稳定测量一致性。

整机内置核心功能

宽带曲线扫描支持1MHz~5GHz连续扫频，同步绘制阻抗、相位、Q/D损耗随频率变化曲线，支持双轨迹对比显示，直观定位器件谐振频点、阻抗突变区间，用于滤波器、天线匹配特性验证。

7种等效电路拟合分析内置4款三参数、3款四参数等效电路模型，可自动拟合电感、电容、电阻、谐振器、磁芯器件的等效电路参数，替代复杂电磁场仿真快速建立器件电路模型，缩短射频匹配仿真周期。

史密斯圆图阻抗匹配分析原生集成史密斯圆图显示功能，直接展示全频段阻抗轨迹，一站式完成反射系数、驻波比、负载变换、匹配网络设计计算，射频天线、传输线调试无需额外配套仿真软件。

选配拓展功能（需配套夹具+软件）

介电常数/介质损耗分析：针对陶瓷、PCB基板、高分子射频介质材料，测量高频下相对介电常数、损耗因子；

磁导率/磁损耗测试：适配铁氧体、射频磁珠、软磁材料，提取复数磁导率、磁损耗参数。

详细技术参数表

产品核心优势

选取市面主流1MHz~3GHz射频阻抗设备做横向对比，直观呈现同惠TH2852差异化能力：

测试频带拓展同类主流设备上限仅3GHz，TH2852延伸至5GHz，可覆盖5GC波段射频器件、毫米波前端预研测试，无需额外采购高频设备。

测量精度提升市面同类设备基础精度多为0.45%，TH2852典型精度0.3%，低阻抗功率器件、高阻介质材料测量数据偏差更小，满足科研论文、产品检测报告的数据溯源要求。

扫描效率优化同类设备单点测试速度0.9ms，TH2852最快0.4ms/点，宽带多点扫频、产线批量元器件检测效率提升近一倍。

功能一体化程度更高多数竞品需单独加装第三方软件实现等效电路、材料参数分析；TH2852主机内置曲线、圆图、电路拟合功能，仅材料测试需选配夹具，基础研发场景无需额外付费模块。

校准简化射频IV原生架构，省去传统电桥繁琐平衡校准流程，夹具更换后仅执行简易OSL校准即可投入测量，降低操作人员上手门槛。

产品适用场景

无线通信研发测试

5G/6G基站天线阻抗匹配调试、手机射频前端PA、双工器、LC滤波器、声表面波谐振器谐振特性扫描，快速提取器件等效电路用于射频匹配仿真。

车载射频电子检测

77GHz车载雷达传输线、高频连接器、车载射频磁珠的宽带阻抗与损耗测试，验证高温工况下器件高频稳定性。

半导体与介质材料表征

LTCC/HTCC陶瓷基板、高频PCB介质片、高分子射频绝缘材料的介电常数、损耗角定量测量，支撑新材料配方迭代验证。

射频磁性材料研发

铁氧体磁芯、EMI抑制磁珠、射频电感磁材复数磁导率测试，分析不同频率下磁损耗变化规律。

高校与科研院所实验

射频微波专业教学实验、太赫兹前期预研器件测试、高频无源元件学术课题数据采集，测量数据可导出用于论文、项目结题报告。

操作与使用优势

可视化大屏交互

搭载高分辨率工业触控显示屏，曲线、圆图、参数读数分区域同步展示，支持坐标轴缩放、光标定点读数、参考轨迹对比，数据可视化程度高。

多模式测量适配不同需求

单点定点测量：固定频率快速读取LCR基础参数，适合元器件来料抽检；

列表多点扫描：自定义多组离散频点，批量导出多频率参数报表；

连续曲线扫频：1MHz~5GHz全频段自动扫描，生成连续变化特性曲线。

数据导出与设备联动

标配USB数据接口，测试曲线、数值报表可本地存储导出为通用格式，可对接上位机自动化测试程序，搭建产线全自动元器件检测工位。

轻量化校准流程

支持OSL标准夹具校准，搭配同惠原厂测试治具，单次校准耗时短，更换测试样品、更换夹具后均可快速完成补偿，减少测量等待时间。

售后保障与产品资质

购机专属服务政策

采购全新同惠TH2852系列射频阻抗分析仪，享受首发专属校准福利：仪器交付起2年内，可免费享受1次厂家专业整机校准服务，保障测量精度长期稳定，检测数据可溯源，适配质检、科研合规要求。

整机质保与技术支持

整机标准质保周期1年，质保期内非人为损坏硬件免费维修更换；

配套终身远程技术支持，工程师在线指导夹具校准、等效电路拟合、材料测试流程；

提供原厂操作手册、测试案例文档、上位机配套软件免费更新。

合规资质

设备出厂附带原厂校准证书，测量流程符合电子元器件、电磁材料行业通用检测规范，出具的测试数据可用于产品质检报告、科研项目验收材料。

常见问题FAQ

Q1：同惠TH2852系列射频阻抗分析仪和TH2853有什么核心区别？

A：TH2852定位全能型射频阻抗分析设备，具备1mHz高频率分辨率、7种等效电路拟合、史密斯圆图原生功能，支持选配介电/磁导率材料分析；TH2853为实用射频LCR测试仪，频率分辨率1kHz，仅保留基础点测、列表扫描、简易曲线功能，无电路拟合与材料拓展分析模块，更适合产线简易元器件快速检测。

Q2：TH2852测试介电常数、磁导率必须额外采购配件吗？

A：是的，主机仅内置分析算法，测量介质、磁性材料需配套对应原厂测试夹具与授权分析软件，单独选配后即可开启材料电磁参数定量测量功能。

Q3：TH2852可以替代矢量网络分析仪做射频匹配调试吗？

A：针对无源LC射频器件、介质/磁性材料的阻抗、损耗、谐振特性测试，TH2852可满足大部分研发需求；若需大功率、多端口S参数完整传输特性测试，建议搭配矢量网络分析仪协同使用。

Q4：仪器多久需要校准一次？免费校准如何申请？

A：常规实验室使用建议每年校准1次；购机2年内免费1次整机校准，使用到期前联系同惠销售或售后工程师，预约返厂/上门校准服务。

Q5：低阻抗功率电感可以用TH2852准确测量吗？

A：TH2852阻抗下限覆盖120mΩ，搭配低阻测试夹具，可稳定测量大电流功率电感、磁珠的高频阻抗与损耗参数，低阻抗区间仍维持±0.3%典型测量精度。

同惠TH2852系列射频阻抗分析仪依托国产自主射频IV测量核心技术，填补国内1MHz~5GHz高精度射频阻抗测试设备的供给空白，在测试带宽、测量精度、扫描速度、功能完整度层面形成可靠的本土化替代方案。设备兼顾高校科研新材料表征、通信企业射频器件研发、电子制造产线质检多元场景需求，模块化拓展设计可根据用户实际测试需求选配材料测试夹具，搭配完善的售后校准、技术支撑体系，降低企业长期测量设备运维成本。伴随5G、射频半导体产业持续发展，TH2852将持续为无源元器件、电磁材料的高频精密测试提供稳定可靠的测量支撑，为射频行业研发与质量管控提供标准化国产测量工具。文章来源于电能质量分析仪。
